TD81 시리즈
TUNKIA
TD81 S연자성 재료용 AC 자기 특성 측정 시스템

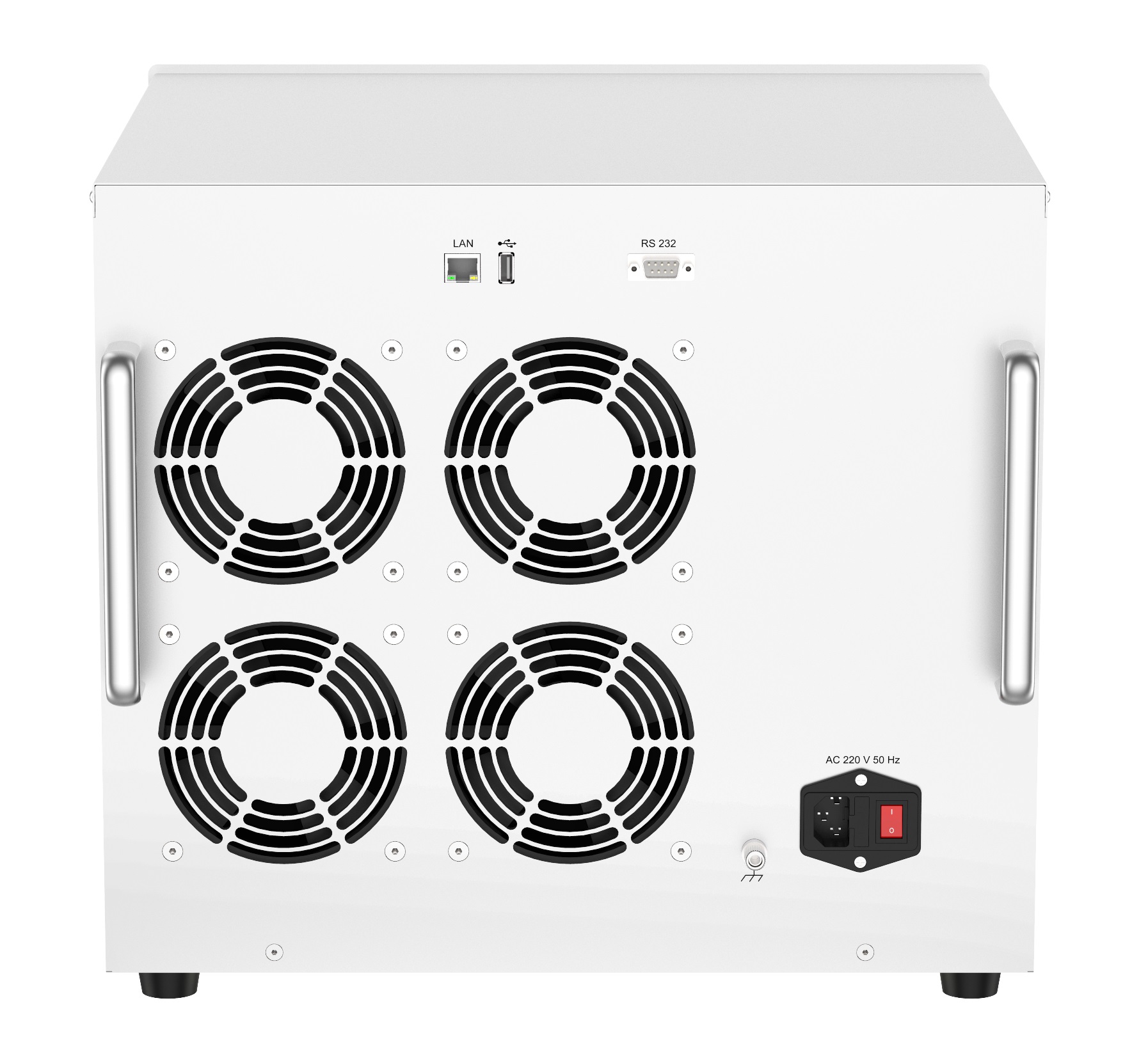

*위 사진은 참고용이며 실제 배송되는 경우도 있습니다.
1. 요약
TD81 S에리 연자성재료용 AC 자기특성 측정 시스템입니다. 그만큼 찬성덕트 설계는 표준을 준수합니다. IEC 60404-6, GB/T 3658-2008.이 시리즈 장비는 선택한 모델에 따라 20Hz ~ 1MHz의 주파수 범위를 포괄합니다.링 코어 시편의 AC 자기 특성과 곡선을 테스트하는 데 사용됩니다.
2. 특징
• 전기적 매개변수 교정 기능.
• T추정 모드: 설정 H 측정 B 또는 설정 B 측정 추신.
• T우수한 정확도와 반복성으로 전체 주파수 범위에서 측정합니다.
• A자동으로 테스트 w전문 소프트웨어입니다.
• 자기 매개변수 및 곡선을 자동으로 계산합니다.
• 완전한 곡선 그리기 및 데이터 관리 기능.
• 업그레이드 또는 유지 관리가 쉬운 모듈형 디자인.
3. 응용
TD81 S연자성 재료용 AC 자기 특성 측정 시스템
*위 사진은 참고용이며 실제 배송되는 경우도 있습니다.
1. 요약
TD81 S에리 연자성재료용 AC 자기특성 측정 시스템입니다. 그만큼 찬성덕트 설계는 표준을 준수합니다. IEC 60404-6, GB/T 3658-2008.이 시리즈 장비는 선택한 모델에 따라 20Hz ~ 1MHz의 주파수 범위를 포괄합니다.링 코어 시편의 AC 자기 특성과 곡선을 테스트하는 데 사용됩니다.
2. 특징
• 전기적 매개변수 교정 기능.
• T추정 모드: 설정 H 측정 B 또는 설정 B 측정 추신.
• T우수한 정확도와 반복성으로 전체 주파수 범위에서 측정합니다.
• A자동으로 테스트 w전문 소프트웨어입니다.
• 자기 매개변수 및 곡선을 자동으로 계산합니다.
• 완전한 곡선 그리기 및 데이터 관리 기능.
• 업그레이드 또는 유지 관리가 쉬운 모듈형 디자인.
3. 응용
4. 자기 매개변수 사양
자기 매개변수 | 불확실성 ( k = 2 ) @1kHz | 반복성 | |
주요 자기 매개변수
| Ps | 2.0% | 1.0% |
μa | 3.0% | 1.0% | |
Bm | 1.0% | 0.5% | |
Hm | 1.0% | 0.5% | |
δ | 5.0% | 1.5% | |
기타 매개변수
| Br | 2.0% | 1.0% |
Hc | 3.0% | 1.0% | |
μ' | 3.0% | 1.0% | |
μ'' | 3.0% | 1.0% | |
μL | 3.0% | 1.0% |
• 테스트 조건:( 23±5 )°C,20Hz ≤ F 20kHz 이하,테스트하기 전에 자기를 제거합니다.
• 측정된 시편의 외부 직경과 내부 직경의 비율은 1.4보다 커서는 안 되며, 바람직하게는 1.25보다 작아야 합니다..
5. 전기적 매개변수 사양
5.1 TD8110 / TD8120 / TD8130
전압 범위 | 10mVpk~200Vpk | ||
현재 범위 | 0.5mApk~20Apk | ||
주파수 범위 | 20Hz...100kHz...200kHz...500kHz 옵션 | ||
주파수 불확실성 | 0.1% | ||
주파수 범위(Hz) | 힘 (정점) | 전압 및 전류 불확실성(k=2) | 전력 불확실성(k=2) |
20 ≤ F ≤ 1k | 700VA | 0.05%*RG ① | 0.1%*FS ② |
1k < F ≤ 10k | 700VA | 0.1%*RG ① | 0.2%*FS ② |
10k < F ≤ 100k | 700VA | 1.0%*RG ① | 2.0%*FS ② |
100k < F ≤ 300k | 200VA | 2.5%*RG ① | 5.0%*FS ② |
300k < F ≤ 500k | 100VA | 5.0%*RG ① | 8.0%*FS ② |
노트 ①:RG는 범위 값입니다. ②:FS = 전압 범위 값 × 현재 범위 값 |
5.2 TD8140
전압 범위 | 10mVpk~68Vpk | ||
현재 범위 | 0.5mApk~6Apk | ||
주파수 범위 | 20Hz...1MHz | ||
주파수 불확실성 | 0.1% | ||
주파수 범위(Hz) | 힘 (정점) | 전압 및 전류 불확실성(k=2) | 전력 불확실성(k=2) |
20 ≤ F ≤ 1k | 400VA | 0.05%*RG ① | 0.1%*FS ② |
1k < F ≤ 10k | 400VA | 0.1%*RG ① | 0.2%*FS ② |
10k < F ≤ 100k | 400VA | 1.0%*RG ① | 2.0%*FS ② |
100k < F ≤ 300k | 240VA | 2.5%*RG ① | 5.0%*FS ② |
300k < F ≤ 500k | 240VA | 5.0%*RG ① | 8.0%*FS ② |
500k < F ≤ 1M | 200VA | 8.0%*RG ① | 12%*FS ② |
노트 ①:RG는 범위 값입니다. ②:FS = 전압 범위 값 × 현재 범위 값 |
6. 일반사양
전원공급장치 | AC(220±22)V,(50±2)Hz |
온도 성능 | 작동 온도: 0°C~45°C 보관 온도: -20°C~70°C |
습도 성능 | 작동 저장:< 80% @ 30°C,< 70% @ 40°C,< 40% @ 50°C 저장 습도:(20%~80%) R·H, 비응축 |
7. 주문정보
8. 구성 목록
아니요. | 상품명 | 숫자 | 구성 | 메모 |
1 | TD81 호스트 | 1 | 기준 |
|
2 | 테스트 소프트웨어 | 1 | 기준 | 설치 CD-ROM |
3 | 테스트 와이어 | 1 | 기준 |
|
4 | 컴퓨터 | 1 | 선택 과목 | 타사 제품 |
5 | 인쇄기 | 1 | 선택 과목 | 타사 제품 |
6 | 작업대 | 1 | 선택 과목 | 타사 제품 |
• 참고: 위 내용은 참고용일 뿐입니다.구체적인 구성 목록은 기술 프로토콜에 따라 다릅니다.
