TA2100 광대역 전력 교정기

TA2100은넓은 범위, 높은 정밀도, 높은 안정성의 광대역 전력 교정기, 장비는 DC 전압, 전류 및 전력을 출력할 수 있으며 교정 전력 분석기, AC / DC 전력계, 전압계, 전류계 및 기타 전기 측정 장비에 적합한 이중 전압 출력 모드를 갖추고 있습니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TA2100
제품 브랜드：
TUNKIA

TA2100 광대역 전력 교정기

1. 요약

TA2100은 넓은 범위, 고정밀도, 높은 안정성을 제공합니다. 넓은밴드 전력 교정기, 장비는 DC 전압, 전류 및 전력을 출력할 수 있으며 교정 전력 분석기, AC/DC 전력계, 전압계, 전류계 및 기타 전기 측정 장비에 적합한 이중 전압 출력 모드를 갖추고 있습니다.

2. 제품특징

• AC / DC 전압의 표준 소스: 0.3 V ~ 1020 V

• AC/DC 전류의 표준 소스: 0.5mA ~ 20.5A

• 보조 전압의 표준 소스: 2.5mV ~ 5.5V

• 사인파 주파수: 5Hz ~ 100kHz

• 전력 정확도: 클래스 0.05

• 위상 변이 출력

• 광대역 전력 출력

• 다양한 수량 및 값 출력 모드

• 크로스 가이드 증폭기(옵션)

3. 주요 용도

☆ 교정 전력 분석기(중~낮은 정밀도)

TA2100 광대역 전력 교정기 교정 전력 분석기(중간 정밀도 및 고정밀도)2

• 정확도는 클래스 0.05이며 표준 소스 방법을 사용하여 중간 및 낮은 정밀도(클래스 0.2 이하) 전력 분석기를 교정합니다.

• 최대 20.5A의 직접 출력으로 50A 또는 100A의 전류를 출력할 수 있습니다.

☆ 교정 전력 분석기(중~고정도)

TA2100 광대역 전력 교정기 교정 전력 분석기(중~고정밀)

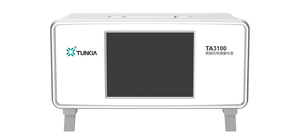

• TA2100은 0.015%의 정확도로 TA3100 넓은 주파수 전력 측정 표준과 일치합니다.

• 표준 미터법을 사용하여 중간 및 높은 정밀도(Class0.05 이하)로 전력 분석기를 교정합니다.

4. 주요 기술 사양

4.1 AC/DC 전압 출력

범위	해상력	전압 출력 범위	출력 주파수 범위	최대 부하 전류
3V	10μV	0.30000V ~ 3.30000V	DC, 5Hz ~ 100kHz	50mA
10V	100μV	1.0000V ~ 11.0000V	DC, 5Hz ~ 100kHz	50mA
30V	100μV	3.0000V ~ 33.0000V	DC, 5Hz ~ 100kHz	50mA
100V	1mV	10.000V ~ 110.000V	DC, 45Hz ~ 100kHz	50mA
300V	1mV	30.000V ~ 330.000V	DC, 45Hz ~ 100kHz	50mA
600V	1mV	60.000V ~ 660.000V	DC, 45Hz ~ 100kHz	20mA
1000V	10mV	100.00V ~ 1020.00V	DC, 45Hz ~ 10kHz	20mA

범위	다양한 주파수에서의 측정 불확도(Hz) (k=2) @ (23°C ± 5°C), (ppm * 판독값 + ppm * 범위)
범위	DC	5~45	45~1천	1천~1만	1만~2만	2만~5만	5만~10만
3V	120+80	300+200	120+80	300+200	500+300	600+400	1000+500
10V	120+80	300+200	120+80	300+200	500+300	600+400	1000+500
30V	120+80	300+200	120+80	300+200	500+300	600+400	1000+500
100V	120+80	—	120+80	300+200	500+300	600+400	1000+500
300V	120+80	—	120+80	300+200	500+300	600+400	1000+500
600V	120+80	—	120+80	300+200	500+300	600+400	1000+500
1000V	120+80	—	120+80	300+200	—	—	—

• 범위 전환: 수동 또는 자동 변속

• 보호 기능: 단락 보호, 과부하 보호, 과열 보호

4.2 AC/DC 전류 출력

범위	해상력	전류 출력 범위	출력 주파수 범위	최대 부하 전압
5mA	10nA	0.50000mA ~ 5.50000mA	DC, 5Hz ~ 100kHz	7V
10mA	100nA	1.0000mA ~ 11.0000mA	DC, 5Hz ~ 100kHz	7V
25mA	100nA	2.5000mA ~ 27.5000mA	DC, 5Hz ~ 100kHz	7V
50mA	100nA	5.0000mA ~ 55.0000mA	DC, 5Hz ~ 100kHz	7V
100mA	1μA	10.000mA ~ 110.000mA	DC, 5Hz ~ 100kHz	7V
200mA	1μA	20.000mA ~ 220.000mA	DC, 5Hz ~ 100kHz	6V
500mA	1μA	50.000mA ~ 550.000mA	DC, 5Hz ~ 100kHz	6V
1A	10μA	0.10000A ~ 1.10000A	DC, 5Hz ~ 100kHz	6V
2.5A	10μA	0.25000A ~ 2.75000A	DC, 5Hz ~ 100kHz	6V
5A	10μA	0.50000A ~ 11.0000A	DC, 5Hz ~ 100kHz	6V
10A	100μA	1.0000A ~ 11.0000A	DC, 5Hz ~ 100kHz	6V
20A	100μA	2.0000A ~ 20.5000A	DC, 5Hz ~ 100kHz	6V

범위	다양한 주파수에서의 측정 불확도(Hz) (k=2) @ (23°C ± 5°C), (ppm * 판독값 + ppm * 범위)
범위	DC	5~45	45~1천	1천~1만	1만~2만	2만~5만	5만~10만
5mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
10mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
25mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
50mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
100mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
200mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
500mA	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
1A	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
2.5A	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
5A	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
10A	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천
20A	120+80	300+200	120+80	300+200	600+400	1000+500	2천 + 1천

• 범위 스위치: 수동 또는 자동 변속;개방 회로 보호, 과부하 보호, 과열 보호

4.3 보조 전압 출력

범위	해상력	전압 출력 범위	출력 주파수 범위	최대 부하 전류
25mV	100nV	2.5000mV ~ 27.5000mV	DC, 5Hz ~ 100kHz	10mA
50mV	100nV	5.0000mV ~ 55.0000mV	DC, 5Hz ~ 100kHz	10mA
100mV	1μV	10.000mV ~ 110.000mV	DC, 5Hz ~ 100kHz	10mA
250mV	1μV	25.000mV ~ 275.000mV	DC, 5Hz ~ 100kHz	10mA
500mV	1μV	50.000mV ~ 550.000mV	DC, 5Hz ~ 100kHz	10mA
1V	10μV	0.10000V ~ 1.10000V	DC, 5Hz ~ 100kHz	10mA
2.5V	10μV	0.25000V ~ 2.75000V	DC, 5Hz ~ 100kHz	10mA
5V	10μV	0.50000V ~ 5.50000V	DC, 5Hz ~ 100kHz	10mA

범위	다양한 주파수에서의 측정 불확도(Hz) (k=2) @ (23°C ± 5°C), (ppm * 판독값 + ppm * 범위)
범위	DC	5~45	45~1천	1천~1만	1만~2만	2만~5만	5만~10만
25mV	150+200	350+250	150+200	350+250	600+400	1000+500	1200+800
50mV	150+200	350+250	150+200	350+250	600+400	1000+500	1200+800
100mV	150+200	350+250	150+200	350+250	600+400	1000+500	1200+800
250mV	150+200	350+250	150+200	350+250	600+400	1000+500	1200+800
500mV	120+80	300+200	120+80	300+200	500+300	600+400	1000+500
1V	120+80	300+200	120+80	300+200	500+300	600+400	1000+500
2.5V	120+80	300+200	120+80	300+200	500+300	600+400	1000+500
5V	120+80	300+200	120+80	300+200	500+300	600+400	1000+500

• 범위 전환: 수동 또는 자동 변속

• 배선 모드: BNC 플러그

• 보호 기능: 단락 보호, 과부하 보호, 과열 보호

• 참고: 이 출력은 특히 전력 분석기의 센서 소신호 입력에 적합합니다.

4.4 빈도

조정 가능한 범위	해상력	연간 측정 불확도(k=2) @ (23°C ± 5°C)
5.0000Hz  F  99.9999Hz	0.0001Hz	0.01%
100.000Hz  F  999.999Hz	0.001Hz	0.01%
1.000 00kHz  F  9.999 99kHz	0.01Hz	0.01%
10.000 0kHz  F  99.999 9kHz	0.1Hz	0.01%
100.000kHz	1Hz	0.01%

4.5 단계

위상 위치[1]		연간 측정 불확도(k=2) @ (23°C ± 5°C)
위상 위치[1]		5~45Hz	45~1kHz	1k~10kHz	10k~20kHz	20k~50kHz	50k~100kHz
φU-I		0.05°	0.02°	0.05°	0.1°	0.2°	0.5°
φU-AUX		0.05°	0.02°	0.05°	0.1°	0.2°	0.5°
참고 [1]: 조정 범위: 0.000°~ 359.999° 참고 [2]: 분해능: 0.001°
위상 위치 ( )	역률 ( )	위상 불확실성으로 인한 유효 전력 불확실성 구성 요소[삼]
위상 위치 ( )	역률 ( )	5~45Hz	45~1kHz	1k~10kHz	10k~20kHz	20k~50kHz	50k~100kHz
0°	1.00000	0.000%	0.000%	0.000%	0.000%	0.001%	0.004%
10°	0.98481	0.015%	0.006%	0.015%	0.031%	0.062%	0.158%
20°	0.93969	0.032%	0.013%	0.032%	0.064%	0.128%	0.321%
30°	0.86603	0.050%	0.020%	0.050%	0.101%	0.202%	0.508%
40°	0.76604	0.073%	0.029%	0.073%	0.147%	0.294%	0.736%
50°	0.64279	0.104%	0.042%	0.104%	0.208%	0.417%	1.044%
60°	0.50000	0.151%	0.060%	0.151%	0.302%	0.605%	1.515%
70°	0.34202	0.240%	0.096%	0.240%	0.480%	0.960%	2.401%
80°	0.17365	0.495%	0.198%	0.495%	0.990%	1.980%	4.953%
90°	0.00000	—	—	—	—	—	—
참고 [3]: 계산식

4.6 AC/DC 전원 출력

수량 범위 조합	다양한 주파수에서의 측정 불확도(Hz) (k=2) @ (23°C ± 5°C), (% * 전력 출력)[1]
수량 범위 조합	DC	5~45	45~1천	1천~1만	1만~2만	2만~5만	5만~10만
전압 및 전류 출력(U & I) @ (λ =1)
(3V ~ 30V) & (5mA ~ 20A)	0.03	0.07	0.03	0.07	0.13	0.18	0.34
(100V ~ 600V) & (5mA ~ 20A)	0.03	—	0.03	0.07	0.13	0.18	0.34
1000V & (5mA ~ 20A)	0.03	—	0.03	0.07	—	—	—
이중 전압 출력(U 및 AUX) @ (λ =1)
(3V ~ 30V) & (25mV ~ 250mV)	0.04	0.08	0.04	0.08	0.13	0.18	0.25
(3V ~ 30V) & (500mV ~ 5V)	0.03	0.07	0.03	0.07	0.13	0.18	0.25
(100V ~ 600V) & (25mV ~ 250mV)	0.04	—	0.04	0.08	0.13	0.18	0.25
(100V ~ 600V) & (500mV ~ 5V)	0.03	—	0.03	0.07	0.13	0.18	0.25
1000V & (25mV ~ 250mV)	0.04	—	0.04	0.08	—	—	—
1000V & (500mV ~ 5V)	0.03	—	0.03	0.07	—	—	—
참고 [1]: AC/DC 전원 출력 범위(가상 부하): 0.15mW ~ 20.91kW 참고 [2]: 역률 조정 범위: -1 ~ 0 ~ + 1, 분해능: 0.000 01 참고 [3]: 기타 역률에서의 전력 불확도 계산 공식: 전압 및 전류 출력 모드, 이중 전압 출력 모드: 전압 측정 불확도, 전류 측정 불확도, 보조 전압 측정 불확도 및 측정 불확도 역률.

5. 일반 기술 사양

전원 전압	AC(220±22)V ,(50±2)Hz
예열시간	마지막 예열 시간부터 2회, 최대 30분까지 가능합니다.
온도 성능	작동 온도: 0°C~40°C 교정 온도: 18°C~28°C 보관 온도: -20°C~70°C
습도 성능	작동 습도: <80% @ 30°C, <70% @ 40°C 보관 습도: (20%~80%) R·H, 결로 없음
바다 위 수업	<3000m
통신 인터페이스	RS232×1, USB×1, LAN×1
