• 직류 측정:한 쌍의 빠른 연결 단자를 사용하여 10μA ~ 120A(DC), 10μA ~ 80A(AC) 넓은 범위(AC) 전류를 직접 측정합니다.

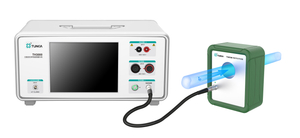

• 전류 변환 측정:정밀 전류 변환기(TH0540)를 장착하여 전류 범위를 500A, 1kA 이상으로 확장할 수 있습니다.

• 장비는 DC, AC 및 DC+AC 측정 모드를 지원하며 AC 기본 주파수는 40Hz~1kHz입니다.

• 전압이나 전류를 측정할 때 왜곡 및 리플 측정을 동시에 완료할 수 있습니다.DC 리플의 최대 측정 대역폭은 5kHz에 이릅니다.AC는 2~63차 고조파 측정을 지원합니다.

• DC+AC 측정 기능은 리플 또는 고조파 출력 기능을 갖춘 전기 에너지 미터의 검증 장치를 검증하는 데 매우 적합합니다.

• 0.1mV~12V(DC) 및 2mV~10.2V(AC)의 소신호 전압 측정을 지원하며 최대 150Vpk의 과부하 신호를 견딜 수 있습니다.

• 애플리케이션 시나리오 1: 안정적인 대용량 전류원과 정밀 전류 변환기를 사용하여 션트 또는 기타 I/V 변압기를 교정하는 데 사용할 수 있습니다.

• 적용 시나리오 2: 자체 정밀 전압 측정 기능을 통해 간접 연결된 DC 전기 에너지 계량기의 검증 장비를 평가하는 데 사용할 수 있습니다.

• 계기에는 전력 계산 기능이 있습니다.사용자는 전압 분배기, 션트, 변압기 및 기타 범위 확장기를 외부에 연결하고 비율 k와 오프셋 b를 설정하고 계측기를 통해 확장기의 2차 출력 신호 x를 측정한 다음 측정할 1차 전력의 실제 값을 계산할 수 있습니다. 함수 f(x)=kx+b로.

일련번호

함수 선언

DC 리플 측정 기능을 탑재해 1Hz~5kHz 범위의 리플량을 측정할 수 있습니다.

리플 파형을 실시간으로 표시하고 리플의 RMS 및 PP를 측정할 수 있습니다.

AC 전기량 측정에는 측정된 AC 신호의 파형을 실시간으로 표시할 수 있는 오실로스코프 기능도 있습니다.

THD/T(고조파 대 전파) 및 THD/F(고조파 대 기본파) 고조파 왜곡을 계산합니다.

각 상 전압 또는 전류의 2차~63차 고조파의 진폭(RMS), 함유량(%), 위상을 실시간으로 분석할 수 있습니다.

각 고조파의 스펙트럼을 히스토그램(기본파 100%) 형태로 시각적으로 표시합니다.

일련번호

함수 선언

데이터 통계 및 분석: 측정된 전기량의 최대값(Max), 최소값(Min), 피크투피크(PP), 평균(Avg), 표준편차(S.dev), 발산(Div) 등을 계산합니다.

전력 추세 차트 테스트: 테스트 주기 동안 실시간으로 시간에 따른 전력 변화 곡선을 그립니다.

정규 분포 히스토그램: 테스트 기간 동안 계산될 전기의 분포를 표시합니다.

DC

40Hz≤F≤200Hz

200Hz

온도 계수(/°C)

@(15 ~ 30)°C

100mV

10nV

50 + 5μ

120 + 80

200 + 100

3 +0.5μV

300mV

10nV

30 + 6μ

120 + 80

200 + 100

3 + 0.6μV

1V

0.1μV

30 + 20

60 + 40

120 + 80

2.5 + 1

3V

0.1μV

30 + 20

60 + 40

120 + 80

2.5 + 1

10V

1μV

30 + 20

60 + 40

120 + 80

2.5 + 0.5

30V

1μV

30 + 20

60 + 40

120 + 80

2.5 + 1

100V

10μV

30 + 20

60 + 40

120 + 80

2.5 + 1

300V

10μV

30 + 20

120 + 80

200 + 100

3.5 + 1.5

1000V

0.1mV

30 + 20

120 + 80

200 + 100

3.5 + 1.5

참고 [1]: (ppm = 백만분율)(예: 10ppm = 0.001%).

DC

40Hz≤F≤200Hz

200Hz

온도 계수(/°C)

@ (15 ~ 30)°C

100μA

0.1nA

50+ 5nA

200 + 100

250 + 150

3 + 0.5n

300μA

0.1nA

50+ 15nA

200 + 100

250 + 150

3 + 1.5n

1mA

1nA

30 + 20

200 + 100

250 + 150

2.5 + 1

3mA

1nA

30 + 20

60 + 40

100 +50

2.5 + 1

10mA

10nA

30 + 20

60 + 40

100 + 50

2.5 + 1

30mA

10nA

30 + 20

60 + 40

100 + 50

2.5 + 1

100mA

0.1μA

30 + 20

60 + 40

100 + 50

2.5 + 1

300mA

0.1μA

30 + 20

60 + 40

100 + 50

2.5 + 1

1A

1μA

30 + 20

200 + 100

250 + 150

2.5 + 1

3A

1μA

30 + 20

200 + 100

250 + 150

2.5 + 1

10A

10μA

30 + 20

200 + 100

250 + 150

2.5 + 1

30A

10μA

30 + 20

200 + 100

250 + 150

2.5 + 1

100A

0.1mA

30 + 20

200 + 100

250 + 150

2.5 + 1

200A [2]

0.1mA

30 + 20

200 + 100

250 + 150

3.5 + 1.5

500A [2]

0.1mA

30 + 20

200 + 100

250 + 150

3.5 + 1.5

참고 [2]: 200A 및 500A 범위 전류는 옵션이며 범위를 확장하려면 TH0540과 같은 전류 변환기를 선택해야 합니다.

DC

40Hz≤F≤200Hz

200Hz

온도 계수(/°C)

@ (15 ~ 30)°C

1mV

1nV

40 + 0.2 μ

—

—

4 + 0.02 μ

10mV

10nV

40 +0.5 μ

120 + 80

200 + 100

3 + 0.05 μ

100mV

100nV

40 + 10

80 + 40

100 + 50

3 + 1.0

1V

1μV

40 + 10

80 + 40

100 + 50

2 + 0.5

10V

10μV

40 + 10

80 + 40

100 + 50

2 + 0.5

40Hz  F  200Hz

200Hz < F ≤ 1kHz

빈도

40.00000Hz～1000.000Hz

20ppm

20ppm

단계

0.000 0°～359.999 9°

0.02°

0.05°

정확성

DC 전압의 불확실성 + DC 전류의 불확실성(또는 작은 신호 전압)

교류전력/전기에너지

측정 범위

AC 전압과 AC 전류의 조합

정확성

AC 전압의 불확실함+AC 전류의 불확실함,|PF|=1

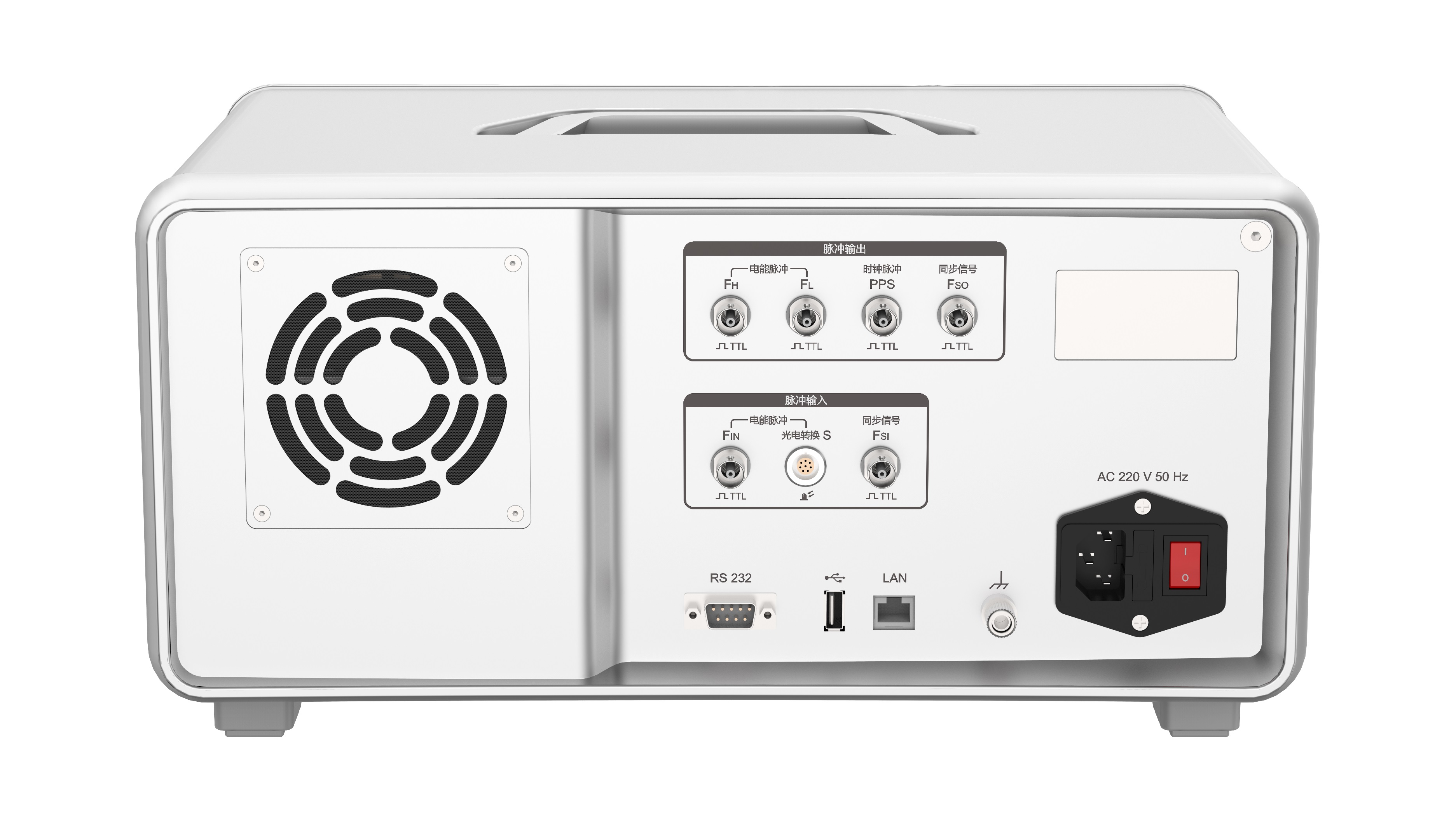

전기 에너지 펄스

표준 전기 에너지 펄스 입력

테스트된 미터의 전기 에너지의 광전 펄스를 직접 수신합니다.

표준 전기 에너지 펄스 출력

신호 진폭은 5V, TTL 레벨입니다.

FH=60kHz × 전력 값 ¼ 전압 범위 값 ¼ 전류 범위 값

FL=60 kHz × 전력 값 ¼전압 범위 값 ¼ 전류 범위 값 ¼ 10000

전력량 오류 표시

자동 디스플레이, 해상도 0.001%

온도 성능

작동 온도: 15°C~35°C;

보관 온도: -10°C~50°C

습도 성능

작동 습도:< 80% @ 30°C,< 70% @ 40°C,< 40% @ 50°C

보관 습도:(20%~80%) R·H，응결 없음

상호 작용

USB、RS232、RJ45
