TD1550 DC 에너지 미터 검증 장치

TD1550DC 전력량계 및 DC 션트 검증에 사용할 수 있는 플랫폼 장치입니다.DC 전압 표준 소스, DC 전류 표준 소스, DC 소신호 전압 표준 소스, DC 전압계(옵션), 다중 위치 검증 플랫폼, 검증 소프트웨어 등으로 구성됩니다. 기존 DC 전기 계측기뿐만 아니라 DC도 검증할 수 있습니다. 션트, 직접 및 간접 연결 DC 에너지 미터.TD1550은 동시에 여러 에너지 미터를 교정할 수 있습니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TD1550
제품 브랜드：
TUNKIA

TD1550 DC 에너지 미터 검증 장치

DC 에너지 미터용 TD1550 검증 장치

* 이는 참고용일 뿐입니다. 구성 및 세부 사항은 애플리케이션 시나리오에 따라 달라질 수 있습니다.

1. 요약

TD1550 DC 전력량계 및 DC 션트 검증에 사용할 수 있는 플랫폼 장치입니다.DC 전압 표준 소스, DC 전류 표준 소스, DC 소신호 전압 표준 소스, DC 전압계(옵션), 다중 위치 검증 플랫폼, 검증 소프트웨어 등으로 구성됩니다. 기존 DC 전기 계측기뿐만 아니라 DC도 검증할 수 있습니다. 분로, 직접 및 간접 연결 DC 에너지 미터.

2. 특징

• 정확도: 클래스 0.02, 클래스 0.05

• DC 표준 전압 소스: 10mV~1150V / 1550V(옵션)

• DC 표준 전류: 1mA~600A

• DC 소신호 전압원(4선): 10μV~4.4V

• 옵션 3 또는 6미터 위치 DC 전기 에너지 미터 및 DC 션트 교정 스탠드

• 전기 에너지 미터의 작동 오류를 감지하는 데 사용되는 표준 전기 에너지 펄스 입력/출력

• 보조 전원 공급 장치는 DC 전기 에너지를 측정하는 전자 계량기(A형)에 전원을 공급하는 데 사용됩니다..

• 표준 두 번째 펄스 측정은 전기 에너지 미터의 일일 타이밍 오류를 감지하는 데 사용됩니다.

• LCD 터치 스크린을 통해 출력을 관찰하거나 제어할 수 있는 모바일 측정 및 제어 스테이션

• DC 션트 수동/자동 압착 장치(옵션), DC 션트 검증에 사용됩니다.

3. 응용

☆ DC 확인 에너지 미터

DC 에너지 미터 2 검증

• 애플리케이션 시나리오 1: 최대 DC 전압 출력은 1550V이며 1kV 전기 에너지 계량기의 1.15Un 전압 테스트 요구 사항을 충족합니다.최대 DC 전류 출력은 600A이며, 1.2 100A 전력량계의 전류 테스트 요구 사항을 충족합니다.파워 펄스 측정 기능을 사용하면 직접 연결된 DC 에너지 미터.

• 적용 시나리오 2:이 장비는 10μV~4.4V 4선식 소신호 전압원을 갖고 있으며 1550V DC 전압원과 전기 에너지 펄스 측정 기능을 갖추고 있어 관련 테스트 작업을 수행할 수 있습니다.직접 연결된 DC 에너지 미터.

• 적용 시나리오 3:이 장비는 1550V DC 전압 소스 및 전기 에너지 펄스 측정 기능과 함께 600A 최대 전류 출력 옵션을 지원하며 전체 영역에서 관련 테스트를 수행할 수 있습니다.직접 연결된 DC 에너지 미터 및 DC 션트.

☆DC Shunt 검증(옵션)

DC 에너지 미터용 TD1550 검증 장치 DC 션트 검증(옵션)

• DC 고전류 표준 소스: 최대 출력은 600A이며 DC 션트의 1차 전류 입력으로 사용할 수 있습니다.

• DC 소신호 전압계: 지원 전압 입력 범위는 10μV~4.4V이며 션트의 2차 출력 전압을 측정할 수 있습니다.

• DC 션트 수동 압착 장치(옵션): DC 션트의 전류 단자를 수동으로 압축하고 전류 소스와 연결하여 전류 루프를 형성합니다.

• DC 션트 검증 및 테스트(옵션): 션트의 저항값과 기본 오차를 측정하고 R(t) 곡선을 그릴 수 있습니다.

☆ DC 전기 측정 장비 교정

DC 에너지 미터용 TD1550 검증 장치 DC 전기 측정 장비 교정

• DC 전압계 및 전류계 교정: 장치에는 출력 범위가 10mV ~ 1550V인 DC 전압 표준 소스와 출력 범위가 1mA ~ 600A인 DC 전류 표준 소스가 내장되어 있습니다. 클래스 0.02 장치의 전압 및 전류 정확도는 클래스에 도달합니다. 0.01, 이는 클래스 0.05 이하의 DC 전압계 또는 전류계 교정에 적용 가능.

• DC 전력계 교정: 독립적인 DC 전압과 DC 전류 출력으로 구성된 가상 전력 표준 소스입니다.클래스 0.02 장치의 정확도는 클래스 0.02에 도달하며 이는 클래스 0.1 이하의 DC 전력계 교정에 적용 가능합니다.

5. 명세서

5.1 DC 전압 출력

범위	해결	단기 안정성 (%/분)		정확성 (k=2) (측정값의ppm + 울림의ppme) [1]		최대 부담 전류(mA)	리플(%)
범위	해결	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02	최대 부담 전류(mA)	리플(%)
100 mV	1μV	0.005	3.5 μV	120 + 80	60 + 5 μV	200	< 1.0
300 mV	1μV	0.005	0.002	120 + 80	60 + 40	200	< 1.0
1 V	10μV	0.005	0.002	120 + 80	60 + 40	200	< 1.0
3 V	10μV	0.005	0.002	120 + 80	60 + 40	200	< 1.0
10 V	0.1mV	0.005	0.002	120 + 80	60 + 40	200	< 1.0
30 V	0.1mV	0.005	0.002	120 + 80	60 + 40	200	< 1.0
100 V	1mV	0.005	0.002	120 + 80	60 + 40	200	< 1.0
300 V	1mV	0.005	0.002	120 + 80	60 + 40	60	< 1.0
600 V	1mV	0.005	0.002	120 + 80	60 + 40	30	< 1.0
1000 V	10mV	0.005	0.002	120 + 80	60 + 40	15	< 1.0
1500V [2]	10mV	0.005	0.002	120 + 80	60 + 40	10	< 1.0
참고 [1]: (ppm = 백만분율)(예: 10ppm = 0.001%). [2]:1500V 범위는 옵션입니다.

• 출력 범위: 10mV~1150V, 6비트 디스플레이

• 1500V 전압 출력 옵션을 선택하여 전압 출력 범위를 10mV ~ 1550V로 확장할 수 있습니다.

• 보호 기능: 단락 보호, 과부하 보호

5.2 DC 전류 출력 [삼]

범위	해결	단기 안정성 (%/분)		정확성 (k=2) (측정값의ppm + 울림의ppme)		최대 부담 전압(V)	리플(%)
범위	해결	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02	최대 부담 전압(V)	리플(%)
10 엄마	0.1μA	0.005	0.003	120 + 80	60 + 40	12	< 0.5
20 엄마	0.1μA	0.005	0.003	120 + 80	60 + 40	12	< 0.5
50 엄마	0.1μA	0.005	0.003	120 + 80	60 + 40	12	< 0.5
100 엄마	1μA	0.005	0.003	120 + 80	60 + 40	12	< 0.5
200 엄마	1μA	0.005	0.003	120 + 80	60 + 40	12	< 0.5
500 엄마	1μA	0.005	0.003	120 + 80	60 + 40	3	< 0.5
1 A	10μA	0.005	0.003	120 + 80	60 + 40	3	< 0.5
2 A	10μA	0.005	0.003	120 + 80	60 + 40	3	< 0.5
5 A	10μA	0.005	0.003	120 + 80	60 + 40	3	< 0.5
10 A	0.1mA	0.005	0.003	120 + 80	60 + 40	3	< 0.5
20 A	0.1mA	0.005	0.003	120 + 80	60 + 40	3	< 0.5
50 A	0.1mA	0.005	0.003	120 + 80	60 + 40	3	< 1.0
100 A	1mA	0.005	0.003	120 + 80	60 + 40	3	< 1.0
200 A	1mA	0.005	0.003	120 + 80	60 + 40	3	< 1.0
500 A	1mA	0.005	0.003	120 + 80	60 + 40	3	< 1.0
참고: [3] 현재 입력으로 직접 연결된 DC 에너지 미터또는 외부 션트의 전류 입력 ~에직접 연결된 DC 에너지 미터;

• 출력 범위: 1mA~600A, 6비트 디스플레이

• 보호 기능: 개방 회로 보호, 과부하 보호

5.3 DC 소신호 전압 출력[4]

범위	해결	단기 안정성 (%/분)	정확성 (k=2) (측정값의ppm + 울림의ppme)	최대 부담 전류(mA)	리플(%)
1mV	10nV	0.1μVrms	120 + 0.3μV	—	< 0.2
3mV	10nV	0.3μVrms	120 + 1μV	—	< 0.2
10mV	0.1μV	1μVrms	120 + 3μV	—	< 0.2
30mV	0.1μV	0.002	120 + 80	—	< 0.2
100mV	1μV	0.002	120 + 80	—	< 0.2
300mV	1μV	0.002	120 + 80	≤ 10	< 0.2
1V	10μV	0.002	120 + 80	≤ 10	< 0.2
4V	10μV	0.002	120 + 80	≤ 10	< 0.2
참고: [4] ~에직접 연결된 DC 에너지 미터 별도로 검증되면 전류 입력으로 사용할 수 있습니다(션트 전압에 해당).

• 출력 범위: ± ( 10 μV~4.4 V ), 6비트 디스플레이

• 션트의 사양 및 전류 전압비를 설정할 수 있으며, 션트에서 변환된 전압 또는 전류에 따라 출력값을 표시할 수 있습니다.

5.4 DC 션트 검증

5.4.1 DC 전압 측정

범위	해결	정확성 (k=2) (측정값의ppm + 울림의ppme 또는 μV)	온도계수 ±ppm*RD /°C@15°C~30°C
1 mV	10nV	120 + 2μV	30
3 mV	10nV	120 + 2μV	30
10 mV	0.1μV	120 + 2μV	10
30 mV	0.1μV	120 + 80	10
100 mV	1μV	120 + 80	10
300 mV	1μV	120 + 80	5
1 V	10μV	120 + 80	5
4 V	10μV	120 + 80	5

• 출력 범위: ± ( 10 μV~4.4 V ), 6비트 디스플레이, 수동/자동 범위 전환

• 입력 저항:>1GΩ; 입력 보호: ± 50Vpk, 연속성.

5.4.2 DC 저항 측정

테스트 전류	전압 범위	저항 측정 범위	정확성 (k=2) @ 풀 스케일 전압 값[5]
테스트 전류	전압 범위	저항 측정 범위	클래스 0.05	클래스 0.02
5A	1 mV	20.0000μΩ~200.000μΩ	0.232%	0.222%
	10 mV	200.000μΩ~2.00000mΩ	0.052%	0.042%
	100 mV	2.000 00mΩ~20.000 0mΩ	0.04%	0.03%
	1V	20.000 0mΩ~200.000mΩ	0.04%	0.03%
10A	1 mV	10.000 0μΩ~100.000μΩ	0.232%	0.222%
	10 mV	100.000μΩ~1.000 00mΩ	0.052%	0.042%
	100 mV	1.000 00mΩ~10.000 0mΩ	0.04%	0.03%
	1V	10.000 0mΩ~100.000mΩ	0.04%	0.03%
20A	1 mV	5.000 00μΩ~50.000 0μΩ	0.232%	0.222%
	10 mV	50.000 0μΩ~500.000μΩ	0.052%	0.042%
	100 mV	500.000μΩ~5.000 00mΩ	0.04%	0.03%
	1V	5.000 00mΩ~50.000 0mΩ	0.04%	0.03%
50A	1 mV	2.000 00μΩ~20.000 0μΩ	0.232%	0.222%
	10 mV	20.000 0μΩ~200.000μΩ	0.052%	0.042%
	100 mV	200.000μΩ~2.000 00mΩ	0.04%	0.03%
	1V	2.000 00mΩ~20.000 0mΩ	0.04%	0.03%
100A	1 mV	1.000 00μΩ~10.000 0μΩ	0.232%	0.222%
	10 mV	10.000 0μΩ~100.000μΩ	0.052%	0.042%
	100 mV	100.000μΩ~1.000 00mΩ	0.04%	0.03%
	1V	1.000 00mΩ~10.000 0mΩ	0.04%	0.03%
200A	1 mV	500.000nΩ~5.000 00μΩ	0.232%	0.222%
	10 mV	5.000 00μΩ~50.000 0μΩ	0.052%	0.042%
	100 mV	50.000 0μΩ~500.000μΩ	0.04%	0.03%
	1V	500.000μΩ~5.000 00mΩ	0.04%	0.03%
500A	1 mV	200.000nΩ~2.000 00μΩ	0.232%	0.222%
	10 mV	2.000 00μΩ~20.000 0μΩ	0.052%	0.042%
	100 mV	20.000 0μΩ~200.000μΩ	0.04%	0.03%
	1V	200.000μΩ~2.000 00mΩ	0.04%	0.03%
메모 [5]: 다른 전압 값에 해당하는 저항 측정의 불확실성 =(Δ U/U₀+Δ I/I₀), 유₀ 그리고 나₀ 는 각각 현재 전압과 전류의 판독 값이고, ΔU와 ΔI는 각각 현재 측정된 전압과 전류의 절대 오차 값입니다.

• 저항 측정 범위: 200.000 nΩ~4.00000 Ω, 6비트 디스플레이, 최소 분해능: 1 pΩ

• 현재 테스트 포인트는 숫자 키를 통해 설정할 수 있으며 전압 범위: 수동/자동 전환

• 테스트 전류를 로드한 후 R(t) 변화 곡선을 테스트할 수 있습니다.

5.5 일일 타이밍 오류

• 장치 표준 시계의 연간 측정 불확도: 2×10-7

• 일일 타이밍 오류는 s/d 및ppm/ppb의 두 가지 오류 표시 모드를 지원합니다.

5.6 DC 전기 에너지 지수

직류전력/전기에너지	범위	DC 전압과 DC 전류의 조합(또는 DC 소신호 전압)
직류전력/전기에너지	정확성	전압 측정의 불확실성+전류 측정의 불확실성(또는 DC 소신호 전압 측정의 불확실성)
전기 에너지 펄스	표준 전기 에너지 펄스 출력	고주파수 전체 범위 값은 60kHz에 해당합니다. 저주파 전체 범위 값은 6Hz에 해당합니다.
	펄스 출력 주파수	출력 주파수 지터 시간<10μs
	표준 전기 에너지 펄스 입력	신호 진폭은 5V, TTL 레벨입니다. 150kHz 이하의 고주파 펄스를 수신할 수 있습니다. FH=60kHz × 전력 값 ¼ 전압 범위 값 ¼ 전류 범위 값 FL=60 kHz × 전력 값 ¼전압 범위 값 ¼ 전류 범위 값 ¼ 10000
	전력량 오류 표시	자동 디스플레이, 해상도 0.0001%

5.7 보조전원

DC 전원 출력	출력전압	24V
	최대 부담 전류	120mA / 에피토프
	보호 기능	교체 가능한 퓨즈 보호
AC 전원 출력	출력 전압	220V
	최대 부담 전류	20mA / 에피토프
	보호 기능	교체 가능한 퓨즈 보호

6. 주문정보

DC 에너지 미터용 TD1550 검증 장치 주문 정보

7. 일반 사양

전원공급장치	AC(220 ± 22) V,(50 ± 2)Hz;
온도 성능	일하고 있는 온도: 15°C~30°C; 보관 온도: -20 °C ~ 70 °C;
습도 성능	일하고 있는 습도:( 20% ~ 50%) R·H, 응축 없음; 보관 습도:( 15% ~ 80%) R·H, 응축 없음;
상호 작용	RS232

에:

아래:

다중 전기 계량기 교정 다중 에너지 미터 교정 다중 kwh 미터 교정 DC 전력량계 교정 DC 스마트 미터 교정 DC 전기 계량기 교정 여러 에너지 미터를 동시에 교정 DC 션트 교정 DC 측정기 교정

☆ 시계 확인 기능

• 일일 타이밍 오류 테스트를 위해 두 번째 펄스 신호를 측정할 수 있는 최대 0.2ppm의 정밀도를 갖춘 내장형 시계 모듈 • 내장된 GPS 모듈과 안테나는 GPS 표준 클럭 신호를 수신할 수 있습니다.

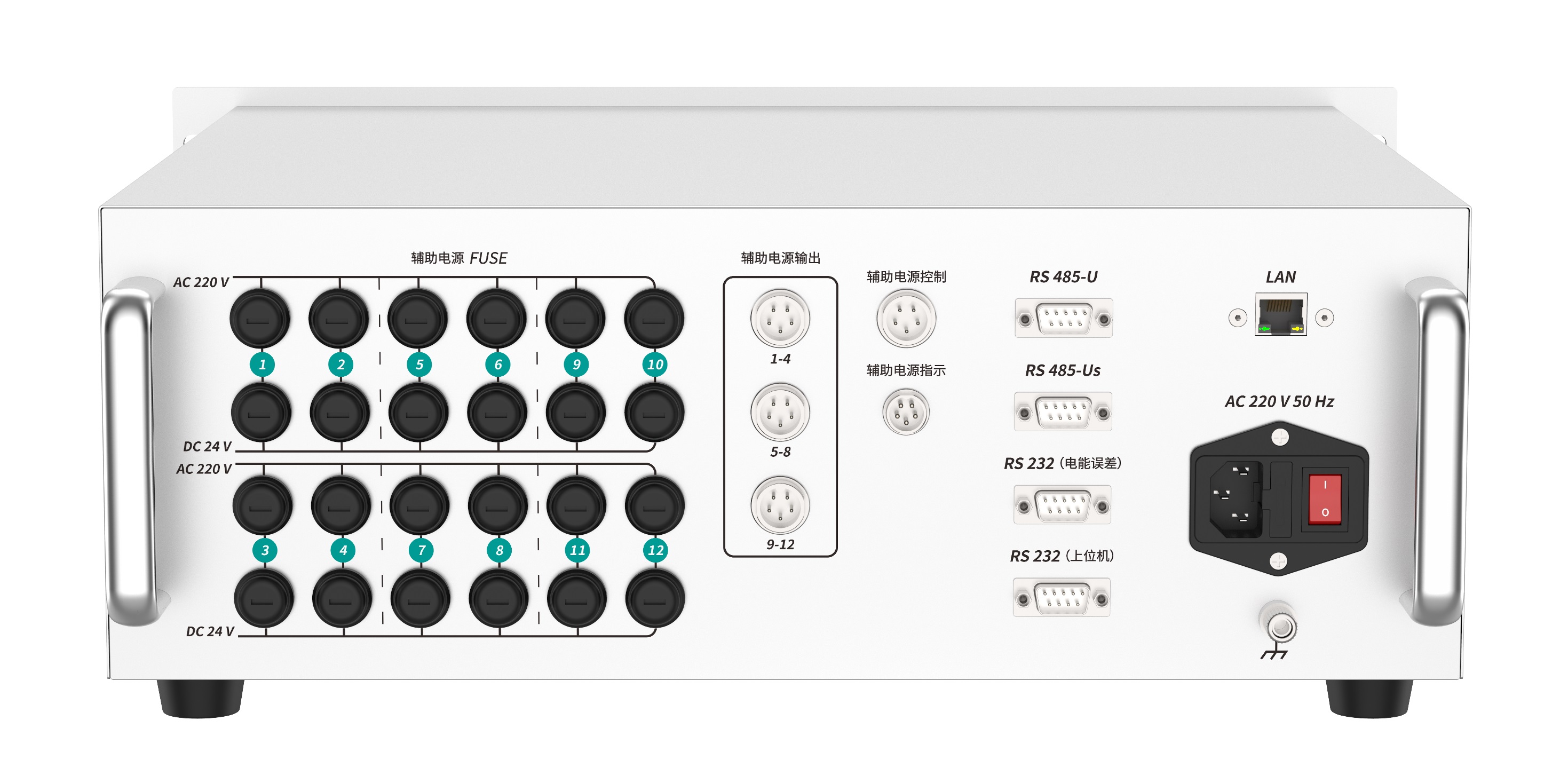

☆ 보조 전원 공급 장치

• 각 미터 위치에는 DC 전기 에너지(유형 A)를 측정하기 위한 전자 미터에 DC 24V 또는 AC 220V 전원 공급 장치를 제공할 수 있는 보조 전원 공급 장치가 내장되어 있습니다.

☆ 시계 확인 기능

• 일일 타이밍 오류 테스트를 위해 두 번째 펄스 신호를 측정할 수 있는 최대 0.2ppm의 정밀도를 갖춘 내장형 시계 모듈 • 내장된 GPS 모듈과 안테나는 GPS 표준 클럭 신호를 수신할 수 있습니다.
☆ 보조 전원 공급 장치

• 각 미터 위치에는 DC 전기 에너지(유형 A)를 측정하기 위한 전자 미터에 DC 24V 또는 AC 220V 전원 공급 장치를 제공할 수 있는 보조 전원 공급 장치가 내장되어 있습니다.
