TD1580 DC 에너지 미터 테스트 장치

TD1580정적직류전력량계 검증 및 형식평가 전용 종합장비입니다.DC 전압 표준 소스, DC 전류 표준 소스, DC 소신호 전압 소스, 전압-전류 조합으로 구성된 DC 표준 팬텀 전원 등으로 구성됩니다. 직접 연결 또는 간접 연결 DC 전기 에너지의 검증에 적용 가능합니다. 미터 또는 대부분의 유형 평가 테스트 완료.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TD1580
제품 브랜드：
TUNKIA

TD1580 DC 에너지 미터 테스트 장치

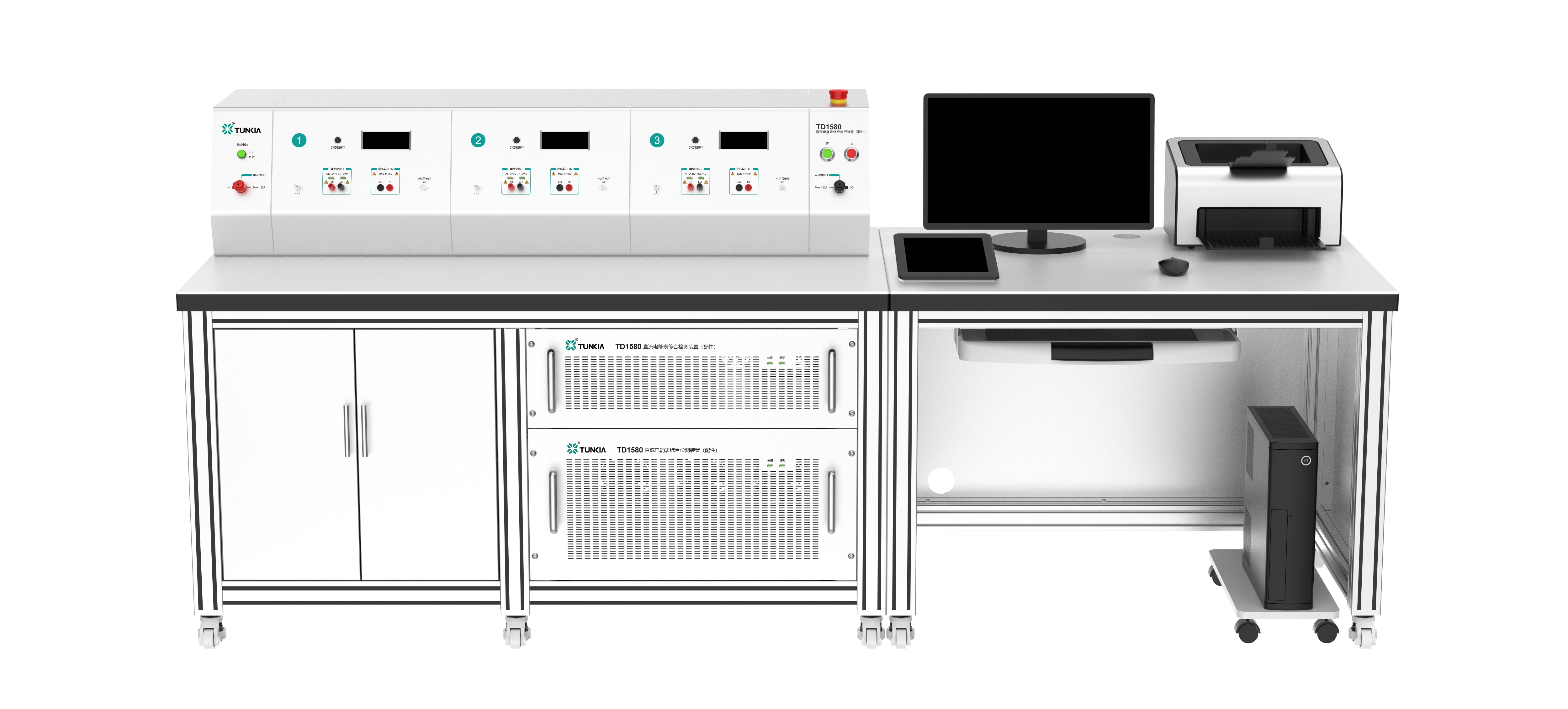

DC 에너지 미터용 TD1580 다기능 테스트 장치

*사진은 참고용입니다.구성 및 세부 사항은 애플리케이션 시나리오에 따라 달라질 수 있습니다.

1. 요약

TD1580 정적직류전력량계 검증 및 형식평가 전용 종합장비입니다. DC 전압 표준 소스, DC 전류 표준 소스, DC 소신호 전압 소스, DC로 구성됩니다. 기준 전압-전류 조합 등으로 구성된 팬텀 전원 이는 직접 연결 또는 간접 연결 DC 전기 에너지 미터의 검증 또는 대부분의 유형 평가 테스트 완료에 적용 가능합니다.

2. 특징

• 클래스에는 두 가지 사양이 있습니다. 0.02, 수업 0.05 사용 가능.

• DC 표준 전압 소스: 10mV~1150V(1500V) 선택 과목).

• DC 표준 전류원: 5μA~120A(600A) 선택 과목).

• DC 4단자 소신호 전압원: 10μV~4.4V.

• 리플 효과 테스트를 위한 DC + AC 출력 모드.

• 전압 라인의 역극성 연결 테스트를 완료하기 위해 프로그래밍된 양극 및 음극 전압 출력.

• 보조 전원 공급 장치는 DC 전기 에너지를 측정하는 전자 계량기(A형)에 전원을 공급하는 데 사용됩니다..

• 전압 강하 및 순간 정전 테스트를 위해 전원 전압 변동을 설정할 수 있습니다.

• 전원 공급 장치에는 테스트 중인 미터의 전력 소비를 감지하는 루프 전류 측정 기능이 있습니다.

• 표준 두 번째 펄스 측정은 다음을 감지하는 데 사용됩니다. 전력량계 일일 계산 오류.

• 선택적인 싱글/세 가지 테스트 위치 에너지 확인 테스트 벤치.

삼. 응용

☆ 검증 DC 에너지 미터

DC 에너지 미터 2개 연결을 위한 TD1580 다기능 테스트 장치

• 응용 시나리오 1: 그만큼 최고 DC 전압 출력 1500V, 1kV의 1.15Un 전압 테스트 요구 사항 충족 DC 에너지 미터; 그만큼 최고 DC 전류 출력 1.2의 요구 사항을 충족하는 600A입니다. 100A의 현재 테스트에서 DC 에너지 미터.에너지 펄스 측정 기능으로 직접 연결된 DC 에너지 미터 테스트를 완료할 수 있습니다..

• 응용 시나리오 2:장비에는 10μV~4.4V가 장착되어 있습니다. 4단자 소신호 전압원, 1500V DC 전압 소스 및 에너지 펄스 측정 기능이 있으며 간접 연결된 DC 에너지 미터에 대한 관련 테스트를 수행할 수 있습니다.

• 응용 시나리오 3:이 장비는 1500V에서 600A 최대 전류 출력 옵션을 지원합니다. DC 전압 소스 및 에너지 펄스 측정, 간접 연결된 DC 에너지 미터 및 DC 션트의 전반적인 관련 테스트 작업을 수행합니다.

5. 명세서

5.1 DC 전압 출력

범위	해결	단기 안정성 (%/분)		정확성 (k=2) (측정값의ppm + 울림의ppme) [1]		최대 부담 전류(mA)	리플(%)
범위	해결	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02	최대 부담 전류(mA)	리플(%)
100mV	0.1μV	0.01	0.005	120 + 80	80 + 60	100	< 0.2
300mV	0.1μV	0.008	0.004	120 + 80	80 + 60	100	< 0.2
1V	1μV	0.005	0.002	120 + 80	50 + 40	100	< 0.2
3V	1μV	0.005	0.002	120 + 80	50 + 40	100	< 0.2
10V	10μV	0.005	0.002	120 + 80	50 + 40	100	< 0.2
30V	10μV	0.005	0.002	120 + 80	50 + 40	50	< 0.2
100V	0.1mV	0.005	0.002	120 + 80	50 + 40	50	< 0.2
300V	0.1mV	0.005	0.002	120 + 80	50 + 40	50	< 0.2
1000V	1mV	0.005	0.002	120 + 80	50 + 40	15	< 0.2
1500V [2]	1mV	0.005	0.002	120 + 80	50 + 40	10	< 0.2
참고 [1]: (ppm = 백만분율)(예: 10ppm = 0.001%). [2]:1500V 범위는 옵션입니다.

• 출력 범위: ±(10mV~1150V), 7/8비트 표시 자리를 설정할 수 있습니다.

• 1500V 전압 출력은 옵션 액세서리，전압을 연장하다 출력 범위 ± (10mV~1500V).

• 보호 기능: 단락 보호, 과부하 보호.

5.2 DC 전류 출력 [삼]

범위	해결	단기 안정성 (%/분)		정확도(k=2) (측정값의ppm + 울림의ppme)		최대 부담 전압(V)	리플(%)
범위	해결	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02	최대 부담 전압(V)	리플(%)
250μA	0.1nA	0.010	0.005	120 + 80	80 + 60	12	< 0.5
500μA	0.1nA	0.010	0.005	120 + 80	80 + 60	12	< 0.5
1mA	1nA	0.005	0.003	120 + 80	50 + 40	12	< 0.5
2mA	1nA	0.005	0.003	120 + 80	50 + 40	12	< 0.5
5mA	1nA	0.005	0.002	120 + 80	50 + 40	12	< 0.5
10mA	10nA	0.005	0.002	120 + 80	50 + 40	12	< 0.5
25mA	10nA	0.005	0.002	120 + 80	50 + 40	12	< 0.5
50mA	10nA	0.005	0.002	120 + 80	50 + 40	12	< 0.5
100mA	0.1μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
200mA	0.1μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
500mA	0.1μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
1A	1μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
2.5A	1μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
5A	1μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
10A	10μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
20A	10μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
50A	10μA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
100A	0.1mA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
250A[삼]	0.1mA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
500A[삼]	0.1mA	0.005	0.002	120 + 80	50 + 40	3	< 0.5
참고: [3] 250A, 500A 전류 범위는 옵션 액세서리.

• 출력 범위: ± (5 µA~120 A ), 7/8비트 디스플레이 숫자를 설정할 수 있습니다.

• 600A 전류 출력은 옵션 액세서리, 전류를 연장하다 출력 범위 ± (5µA~600A).

• 보호 기능: 개방 회로 보호, 과부하 보호.

5.3 DC 소신호 전압 출력[4]

범위	해결	단기 안정성 (%/분)	정확성 (k=2) (측정값의ppm + 울림의ppme)	최대 부담 전류(mA)	리플(%)
1mV	10nV	0.1μVrms	120 + 0.3μV	—	< 0.2
3mV	10nV	0.3μVrms	120 + 1μV	—	< 0.2
10mV	0.1μV	1μVrms	120 + 3μV	—	< 0.2
30mV	0.1μV	0.002	120 + 80	—	< 0.2
100mV	1μV	0.002	120 + 80	—	< 0.2
300mV	1μV	0.002	120 + 80	≤ 10	< 0.2
1V	10μV	0.002	120 + 80	≤ 10	< 0.2
4V	10μV	0.002	120 + 80	≤ 10	< 0.2
참고: [4] 독립적으로 교정할 때 간접 연결형 DC 에너지 미터 , 현재 입력으로 사용할 수 있습니다(해당 션트 전압).

• 출력 범위: ±( 10 μV~4.4 V ), 7/8비트 표시 자리를 설정할 수 있습니다.

• 사양 및 전류 전압 비율 션트 설정 가능, 출력값은 션트에 의해 변환된 전압 또는 전류에 따라 표시될 수 있습니다.

• 보호 기능: 단락 보호, 과부하 보호.

5.4 일일 계산 오류

• 장치의 표준 시계 연간 측정 불확도: 2×10-7

• 일일 계산 오류는 s/d 및ppm/ppb의 두 가지 오류 표시 모드를 지원합니다.

5.5 DC 전기 에너지 지수

직류전력/전기에너지	범위	DC 전압과 DC 전류의 조합(또는 DC 소신호)
직류전력/전기에너지	정확성	전압 측정 불확도+ 현재의 측정 불확도(또는 DC 소신호 전압 측정의 불확실성)
전기 에너지 펄스	표준 전기 에너지 펄스 출력	고주파수 전체 범위 값은 60kHz에 해당합니다. 저주파 전체 범위 값은 6Hz에 해당합니다.
	펄스 출력 주파수	출력 주파수 지터 시간<10μs
	표준 전기 에너지 펄스 입력	2×10-7
	전력량 오류 표시	신호 진폭은 5V,TTL 수준; 200kHz 이하 수용 가능 고주파 펄스； FH=60 kHz × 전력 값 ¼ 전압 범위 값 ¼ 전류 범위 값 FL=60 kHz × 전력 값 ¼ 전압 범위 값 ¼ 전류 범위 값
	전력량 오류 표시	자동 디스플레이, 해상도는 0.0001%입니다.
	다른 에피토프의 차이	위치 차이점 서로 다른 위치에< ± 0.025%

5.6 DC 전압 U~에 리플이 인가됨

전압 범위	리플 조정 범위 (유효값)	정확도(k = 2) (%*RG)		리플(%*RD)에 의한 전기에너지 변화의 불확도 한계
전압 범위	리플 조정 범위 (유효값)	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02
3 V	0%~20.00%	0.05	0.02	0.05	0.02
10 V	0%~20.00%	0.05	0.02	0.05	0.02
30 V	0%~20.00%	0.05	0.02	0.05	0.02
100 V	0%~20.00%	0.05	0.02	0.05	0.02
300 V	0%~20.00%	0.05	0.02	0.05	0.02
1000 V	0%~20.00%	0.05	0.02	0.05	0.02
1500V	0%~20.00%	0.05	0.02	0.05	0.02

• 리플 주파수: 100Hz~1000Hz, 조정 정밀도: 1Hz, 사인파 신호

• 리플 진폭 조정 정밀도: 0.01%, 유효값, 7/8비트 표시 자리수 설정 가능.

5.7 DC 소신호 전압 Iu에 인가되는 리플

소신호 전압 범위	리플 조정 범위 (유효값)	정확도(k = 2) (%*RG)		리플(%*RD)로 인한 전기에너지 변화의 불확도 한계
소신호 전압 범위	리플 조정 범위 (유효값)	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02
30 mV	0%~40.00%	0.05	0.02	0.05	0.02
100 mV	0%~40.00%	0.05	0.02	0.05	0.02
300 mV	0%~40.00%	0.05	0.02	0.05	0.02
1 V	0%~40.00%	0.05	0.02	0.05	0.02
4V	0%~40.00%	0.05	0.02	0.05	0.02

• 리플 주파수: 100Hz~1000Hz, 조정 정밀도: 1Hz, 사인파 신호

• 리플 진폭 조정 정밀도: 0.01%, 유효값, 7/8비트 표시 자리수 설정 가능.

5.8 DC 전류 I에 리플이 적용됨~

현재 범위	리플 조정 범위 (유효값)	정확성（k = 2) (%*RG)		Ripple에 의한 전기에너지 변화의 불확실성 한계 (%*RD)
현재 범위	리플 조정 범위 (유효값)	클래스 0.05	클래스 0.02	클래스 0.05	클래스 0.02
10 엄마	0%~40.00%	0.05	0.02	0.05	0.02
20 엄마	0%~40.00%	0.05	0.02	0.05	0.02
50 엄마	0%~40.00%	0.05	0.02	0.05	0.02
100 엄마	0%~40.00%	0.05	0.02	0.05	0.02
200 엄마	0%~40.00%	0.05	0.02	0.05	0.02
500 엄마	0%~40.00%	0.05	0.02	0.05	0.02
1 A	0%~40.00%	0.05	0.02	0.05	0.02
2 A	0%~40.00%	0.05	0.02	0.05	0.02
5 A	0%~40.00%	0.05	0.02	0.05	0.02
10 A	0%~40.00%	0.05	0.02	0.05	0.02
20 A	0%~40.00%	0.05	0.02	0.05	0.02
50 A	0%~40.00%	0.05	0.02	0.05	0.02
100 A	0%~40.00%	0.05	0.02	0.05	0.02
200A	0%~40.00%	0.05	0.02	0.05	0.02
500A	0%~20.00% [5]	0.05	0.02	0.05	0.02
노트[5]：최대 전류가 100A, 100A 범위 이하의 리플은 다음과 같습니다. 0%~20.00%。

• 리플 주파수: 100Hz~1000Hz, 조정 정밀도: 1Hz, 사인파 신호

• 리플 진폭 조정 정밀도: 0.01%, 유효값, 7/8비트 표시 자리수 설정 가능.

5.9 시험 중인 계기의 보조전원

DC 전원 출력	출력 전압	24V / 48V
	출력 범위	6V~62.4V
	최대 부담 전류	당 300mA 위치
	전력 소비 측정의 불확실성	0.1VA보다 우수함
AC 전원 출력	출력 전압	220V
	출력 범위	110V~286V
	최대 부담 전류	당 30mA 위치
	피상 전력 소비 측정의 불확실성	0.2VA 이상
	유효전력의 불확실성 소비량 측정	0.2W 이상

• 각 위치에는 독립적인 전력 소비 측정 기능이 있습니다.

6. 주문정보

DC 에너지 미터용 TD1580 다기능 테스트 장치 주문 정보

7. 일반 사양

전원공급장치	AC(220 ± 22)V,(50 ± 2)Hz
온도 성능	작동 온도: 15°C~30°C 교정 온도: 18°C~28°C 보관 온도: -20°C~70°C
습도 성능	작동 습도:< 80% @ 30°C,< 70% @ 40°C,< 40% @ 50°C 습도 저장:(20%~80%) R·H，이슬 맺힘 없음
상호 작용	RS232,RS485,RJ45,USB
