TD1855 다기능 교정기

멀티미터용 TD1855 교정기

1. 요약

TD1855는 다기능 교정기입니다. 통합하다 ACDC 전압 소스, ACDC 전류 소스, DC 저항 소스 등 정확도 등급은 0.05입니다. 그것은 교정에 적용 3.5자리 멀티미터, 전압계, 전류계, 저항계, 파워미터.

2. 특징

• DC v전압 출력: 20 m뷔 ~ 1100V

• DC 전류 출력: 2μA ~ 22A（33A는 선택 사항입니다.）

• AC 전압 출력: 20 m뷔 ~ 1100V

• 교류 c현재 산출: 200μA ~ 22A（33A는 선택 사항입니다.）

• 정현파 주파수: 45시간z ~ 1100Hz

• 시뮬레이션 DC 저항: 10Ω ~ 220MΩ

• 2 MHz 구형파 주파수 출력

• 위상 출력

• AC/DC 전원 출력

• 원격 조정(옵션)

• 클램프 미터 교정 (선택 과목)

• 변환기 교정(옵션)

• 5.6인치 컬러 터치스크린

3. 신청

멀티미터 애플리케이션용 TD1855 교정기

☆ ACDC 전기 측정 장비 교정

$TD1855 Calibrator for Multimeter Calibrate AC\DC electrical measuring instruments$

• DCV 산출: 20 mV ~ 1100V

• DCI 출력: 2μA ~ 22A33A

• ACV 산출: 20 mV ~ 1100V, 45시간z ~ 1100Hz

• ACI 산출: 200μA ~ 22A\33A, 45시간z ~ 1100Hz

• RES 산출: 10Ω ~ 220MΩ

• 빈도 산출: 1Hz ~ 2MHz

• 디지털 멀티미터, AC/DC 전압계, AC/DC 전류계, DC 저항계, 주파수 측정기를 교정합니다.

☆ AC 교정\DC 전력계

$TD1855 Calibrator for Multimeter Calibrate AC\DC power meters$

• DC 전력계를 교정하고, 진짜 파워미터, 환상 전력계, 피상전력계, 전력주파위상계, 역률계。

☆ 클램프 전류계 교정(옵션)

멀티미터용 TD1855 교정기 클램프 전류계 교정(옵션)

• E1000AT 전류와 동일 입력을 통해 50T 코일에 20A 전류, 이는 s교정에 적합 DC 클램프 미터.

☆ AC/DC 변환기 교정(옵션)

멀티미터 교정용 TD1855 교정기 AC/DC 변환기(옵션)

• DC 소신호 측정.(V최대: 12V, I최대: 24mA)

• AC/DC 전압/전류의 비례 오차 교정 변환기.

4. 패널의 특징

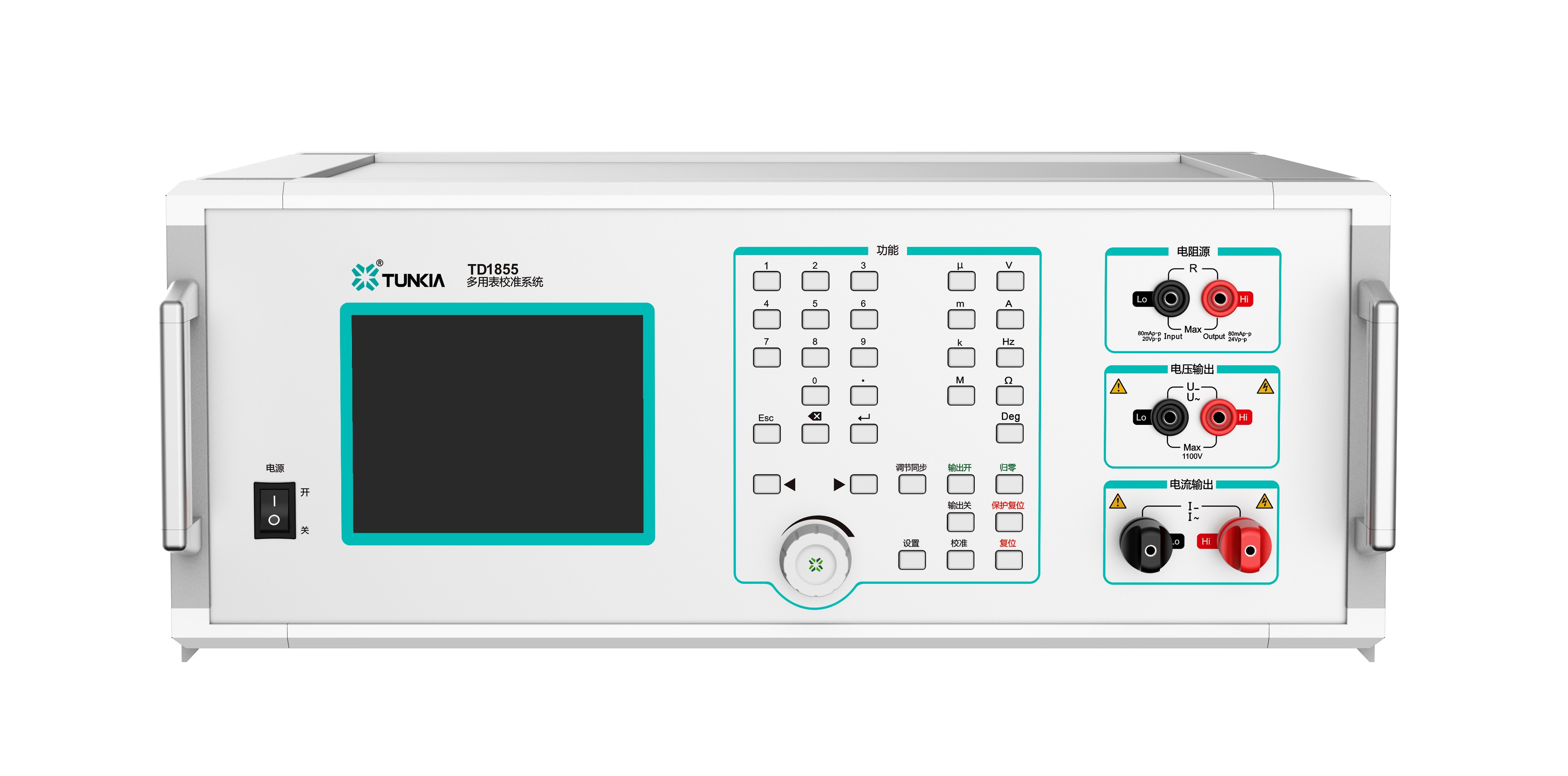

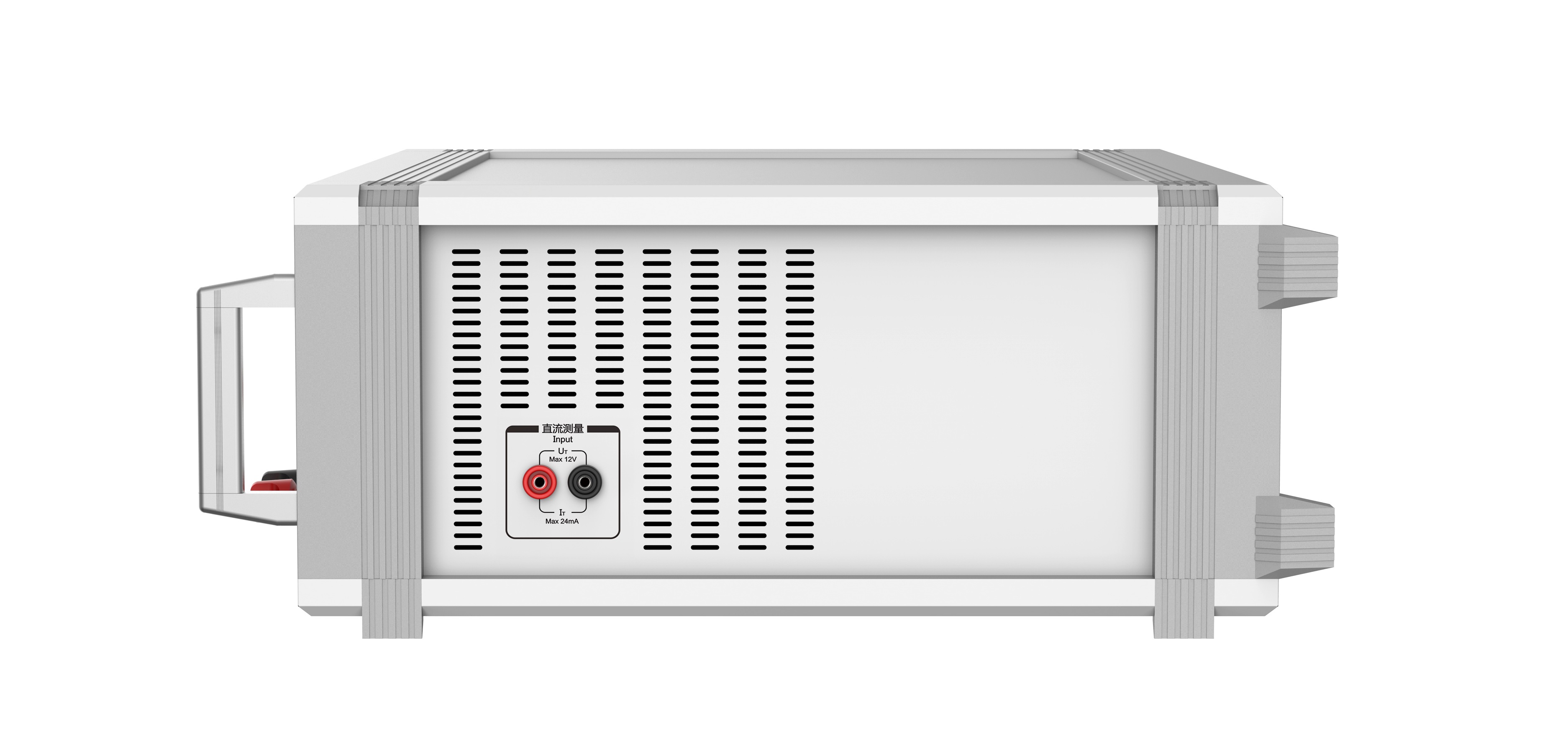

☆ 전면측면 패널

안건	설명
	LCD 터치스크린.
	조작 패널.
	시뮬레이션 DC 저항 출력 단자에스.
	AC/DC 전압 출력 단자.
	AC/DC 현재의 출력 터미널.
	손잡이 : 악기를 운반하는 데 사용됩니다.
	I입력 터미널s DC 변환기용.

☆ 후면 패널

안건	설명
	펄스 주파수 출력 단자.
	원격 박스 인터페이스.
	RS232 통신 인터페이스.
	섀시 접지 바인딩 포스트.
	AC 220V 전원 인터페이스.
	냉각 통풍구.

5. 특징

☆ 넓은 출력 범위

멀티미터 넓은 출력 범위용 TD1855 교정기

☆ 다중 출력조정 방법

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• '직접 산출' 모드: 값 출력을 직접 설정할 수 있습니다. 물리적 키로 또는 터치 스크린.

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• 일반적으로 아날로그 포인터 미터의 교정에는 다음이 필요합니다. 테스트하다 규모별로, 특히 '차이점 상승 및 하강'(교정점의 상승 및 하강으로 인한 변화).

• R감정 표현 상자는 현재의 거칠고 미세한 조정을 실현할 수 있습니다. 또는 전압.

☆ 다중 출력조정 방법

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• 만지다 '교정점'% 설정' 화면의 '입니다.

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• '회전식 손잡이' 모드, 사용자는 시계 방향 또는 반시계 방향으로 설정할 수 있습니다.

6.사양

6.1 DC 전압/전류 출력

범위	해결	안정성(±%/분)	정확성 ±(ppmRD+ppmRG)[1]	최대 부담(mA)	리플률(%)
200mV	1μV	0.01	300 + 200	300	<0.5
2V	10μV	0.01	300 + 200	500	<0.5
10V	100μV	0.01	300 + 200	500	<0.5
30V	100μV	0.01	300 + 200	800	<0.5
100V	1mV	0.01	300 + 200	300	<0.5
300V	1mV	0.01	300 + 200	100	<0.5
600V	1mV	0.01	300 + 200	50	<0.5
1000V	10mV	0.01	300 + 200	30	<0.5

범위	해결	안정 (±%/분)	정확성 ±(ppmRD+ppmRG)	규정 준수 전압(V)	리플률(%)
20μA	100pA	0.01	300 + 200	10	<0.5
200μA	1nA	0.01	300 + 200	9	<0.5
2mA	10nA	0.01	300 + 200	9	<0.5
20mA	100nA	0.01	300 + 200	9	<0.5
200mA	1μA	0.01	300 + 200	9	<0.5
2A	10μA	0.01	300 + 200	3.5	<0.5
10A	100μA	0.01	300 + 200	2.5	<0.5
20A(30A)[2]	100μA	0.01	300 + 200	2.5	<0.5
참고[1]: RD는 판독 값이고, RG는 범위 값입니다. 참고[2]: 30A 범위는 선택 사항입니다.

• 전압 출력 범위: 20mV ~ 1100V

• 전류 출력 범위: 2μA ~ 22A33A

• 보호: 전압원 단락 보호, 전류원 개방 회로 보호, 과부하 보호

6.2 AC 전압/전류 출력

범위	해결	안정 (±%/분)	정확성 ±(ppmRD+ppmRG)	최대 부담(mA)	고조파(%)
200mV	1μV	50μV	300 + 60μV	500	<1.0
2V	10μV	0.01	300 + 200	500	<0.5
10V	100μV	0.01	300 + 200	800	< 0.5
30V	100μV	0.01	300 + 200	800	< 0.5
100V	1mV	0.01	300 + 200	300	< 0.5
300V	1mV	0.01	300 + 200	100	< 0.5
600V	1mV	0.01	300 + 200	50	< 0.5
1000V	10mV	0.01	300 + 200	30	< 0.5

범위	해결	안정 (±%/분)	정확성 ±(ppmRD+ppmRG)	규정 준수 전압(V)	고조파(%)
2mA	10nA	0.6μA	300 +0.6μA	50	<0.5
20mA	100nA	0.01	300 + 200	50	<0.5
200mA	1μA	0.01	300 + 200	50	<0.5
1A	10μA	0.01	300 + 200	15	<0.5
2A	10μA	0.01	300 + 200	10	<0.5
5A	10μA	0.01	300 + 200	5	<0.5
20A(30A)[1]	100μA	0.01	300 + 200	2.5	<0.5
참고 [1]: 30A 범위는 선택 사항입니다.

• 전압 출력 범위: 20mV ~ 1100V

• 전류 출력 범위: 2μA ~ 22A33A

• 전압 및 전류 출력 주파수: 45Hz ~ 1100Hz

• 보호: 전압원 단락 보호, 전류원 개방 회로 보호, 과부하 보호

6.3 시뮬레이션된 DC 저항

범위	해결	정확성 ±(ppmRD+ppmRG)	허용 전류
100Ω	1mΩ	300 + 200	1mA~80mA
300Ω	1mΩ	300 + 200	1mA~80mA
1kΩ	10mΩ	300 + 200	100μA~8mA
3kΩ	10mΩ	300 + 200	100μA~8mA
10kΩ	100mΩ	300 + 200	10μA~0.8mA
30kΩ	100mΩ	300 + 200	10μA~0.8mA
100kΩ	1Ω	300 + 200	10μA~0.8mA
300kΩ	1Ω	300 + 200	1μA~80μA
1MΩ	10Ω	300 + 200	1μA~80μA
10MΩ	100Ω	600 + 400	100nA~8μA
100MΩ	1000Ω	3000 + 2000	10nA~0.8μA
200MΩ	1000Ω	3500 + 2500	10nA~0.8μA

• 출력 범위: 10Ω ~ 220MΩ

• 과전류 및 역접속 보호

6.4 사인파 주파수 출력

출력 범위[1]	해결	정확성
45.0000Hz  F  99.9999Hz	0.0001Hz	±0.01%
100.000Hz  F  999.999Hz	0.001Hz	±0.01%
1000.00Hz  F  1100.00Hz	0.01Hz	±0.01%
참고 [1]: 출력 모드는 AC 전압 또는 AC 전류입니다.

6.5 AC/DC 전원 출력

주파수 범위 (f)	전압 범위(U)	전류 범위(I)	최적의 정확도 %*전력 출력 [1]
DC	20mV ~ 1100V	2μA ~ 22A/33A	±0.1
45Hz ~ 65Hz	3V ~ 600V	0.2mA ~ 22A/33A	±0.1

6.6 위상 및 역률 출력(45Hz~65Hz)

단계		역률	정확성
와트	바스	λ=cosΦ	단계	역률
0°	90°	1.0000	0.1°	0.000%
10°	80°	0.9848	0.1°	0.031%
20°	70°	0.9397	0.1°	0.064%
30°	60°	0.8660	0.1°	0.101%
40°	50°	0.7660	0.1°	0.147%
50°	40°	0.6429	0.1°	0.208%
60°	30°	0.5000	0.1°	0.302%
70°	30°	0.3420	0.1°	0.480%
80°	10°	0.1737	0.1°	0.990%
90°	0°	0.0000	0.1°	—
참고 [1]: 위상 범위: 0.000°~359.999°, 정밀도: 0.005° 참고 [2]: 역률 범위: -1 ~ 0 ~ 1, 정밀도: 0.000 1 참고 [3]: 기타 역률의 정확도에 대한 계산 공식:

6.7 펄스 주파수 출력

범위[1]	해결	정확성	떨림
1.000 00Hz  F  9.999 99Hz	10μHz	±(20ppm*RD + 20μHz)	<20ns
10.0000Hz  F  99.9999Hz	0.1MHz
100.000Hz  F  999.999Hz	1MHz
1.000 00kHz  F  9.999 99kHz	10MHz
10.0000kHz  F  99.999 9kHz	0.1Hz
100.000kHz  F  999.999kHz	1Hz
1.00000MHz  F  2.00000MHz	10시간z
참고 [1]: 출력 유형은 TTL 레벨입니다.

6.8 DC 소신호 측정(옵션)

유형	범위	범위	정확성
DCV	1V	±(0~1.2)V	±(0.006%RD + 0.004%RG)
DCV	10V	±(0~12)V	±(0.006%RD + 0.004%RG)
DCI	2mA	±(0~2.4)mA	±(0.006%RD + 0.004%RG)
DCI	20mA	±(0~24)mA	±(0.006%RD + 0.004%RG)

7. 일반사양

전원공급장치	AC(220±22)V,(50±2)Hz
최대 전력 소비	600VA
준비 시간	마지막 워밍업 이후 두 배의 시간, 최대 30분.
온도 성능	작동 온도: 0°C ~ 40°C 교정 온도: 18°C~ 28°C 보관 온도: -20°C ~ 70°C
습도 성능	작동 습도: <80% @ 30°C, <70% @ 40°C 보관 습도: (20%~80%) R·H, 응축 없음
통신 인터페이스	RS232
Dimensions	475mm(W)×400mm(D) ×190mm(H), 손잡이 및 발 제외.
Dimensions
무게	약 19.5kg

8. 주문정보

TD1858 휴대용 다기능 교정기 주문 정보
