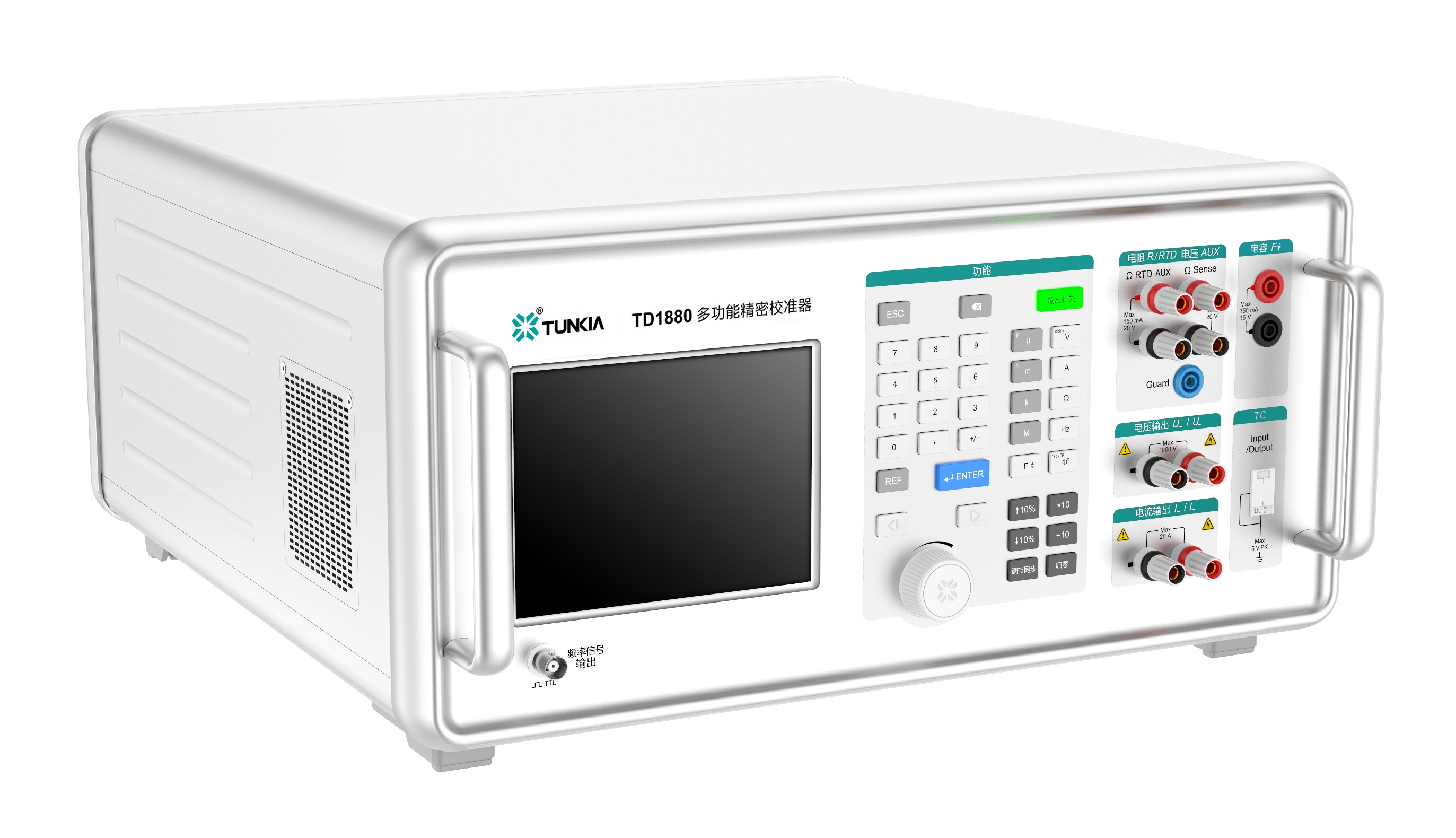

TD1880
TUNKIA
1. 요약
TD1880은 넓은 범위와 높은 정확도를 갖춘 다기능 교정기이며, AC/DC 전압 및 전류 표준 소스를 통합하고 우수한 DCAC 전압, DCAC 전류, DCAC 전력, 위상, 주파수 및 아날로그 저항을 출력할 수 있습니다. 정전용량 등 6.5자리 이하의 디지털 멀티미터 교정에 적용됩니다.
2. 특징
DC 전압 출력: ±(0~1020V)
DC 전류 출력: ±(0~20.5A)
AC 전압 출력: 1mV ~ 1020V
AC 전류 출력: 29μA ~ 20.5A
정현파 주파수: 10Hz ~ 500kHz
시뮬레이션된 DC 저항: 0Ω ~ 1100MΩ
2MHz 구형파 주파수 출력
위상 출력
AC/DC 전원 출력
시뮬레이션된 정전용량(옵션)
8종의 열전대 출력 및 측정(옵션)
6종의 열저항 출력(옵션)
클램프 미터 교정(옵션)
3. 신청
☆ ACDC 전기 측정 장비 교정 |
|
• DCV 출력: ± (0 ~ 1020V) • DCI 출력: ±(0~20.5A) • ACV 출력: 1mV~1020V、10Hz~500kHz • ACI 출력: 29μA~20.5A、10Hz~30kHz • RES 출력: 0Ω ~ 1100MΩ • F 출력: 1Hz ~ 2MHz • 디지털 멀티미터 교정에 적합합니다. 6.5 자리 이하, 클래스 0.01 이하의 직류 전압계 및 직류 저항계, 클래스 0.05 이하의 직류 전류계 및 교류 전압계, 클래스 0.1 이하의 교류 전류계, Class 0.01 이하 주파수 측정기입니다.
|
☆ ACDC 전력계 교정 |
|
|
☆ 정전 용량 측정기 교정(옵션) |
|
|
☆ 온도계 교정(옵션) |
|
|
☆ 클램프 전류계 교정(옵션) |
|
| • 50T 코일에 20A 전류를 입력하여 1000AT 전류와 동일하며 DC 클램프 미터 교정에 적합합니다. |
1. 요약
TD1880은 넓은 범위와 높은 정확도를 갖춘 다기능 교정기이며, AC/DC 전압 및 전류 표준 소스를 통합하고 우수한 DCAC 전압, DCAC 전류, DCAC 전력, 위상, 주파수 및 아날로그 저항을 출력할 수 있습니다. 정전용량 등 6.5자리 이하의 디지털 멀티미터 교정에 적용됩니다.
2. 특징
DC 전압 출력: ±(0~1020V)
DC 전류 출력: ±(0~20.5A)
AC 전압 출력: 1mV ~ 1020V
AC 전류 출력: 29μA ~ 20.5A
정현파 주파수: 10Hz ~ 500kHz
시뮬레이션된 DC 저항: 0Ω ~ 1100MΩ
2MHz 구형파 주파수 출력
위상 출력
AC/DC 전원 출력
시뮬레이션된 정전용량(옵션)
8종의 열전대 출력 및 측정(옵션)
6종의 열저항 출력(옵션)
클램프 미터 교정(옵션)
3. 신청
☆ ACDC 전기 측정 장비 교정 |
|
• DCV 출력: ± (0 ~ 1020V) • DCI 출력: ±(0~20.5A) • ACV 출력: 1mV~1020V、10Hz~500kHz • ACI 출력: 29μA~20.5A、10Hz~30kHz • RES 출력: 0Ω ~ 1100MΩ • F 출력: 1Hz ~ 2MHz • 디지털 멀티미터 교정에 적합합니다. 6.5 자리 이하, 클래스 0.01 이하의 직류 전압계 및 직류 저항계, 클래스 0.05 이하의 직류 전류계 및 교류 전압계, 클래스 0.1 이하의 교류 전류계, Class 0.01 이하 주파수 측정기입니다.
|
☆ ACDC 전력계 교정 |
|
|
☆ 정전 용량 측정기 교정(옵션) |
|
|
☆ 온도계 교정(옵션) |
|
|
☆ 클램프 전류계 교정(옵션) |
|
| • 50T 코일에 20A 전류를 입력하여 1000AT 전류와 동일하며 DC 클램프 미터 교정에 적합합니다. |
4. 패널 기능

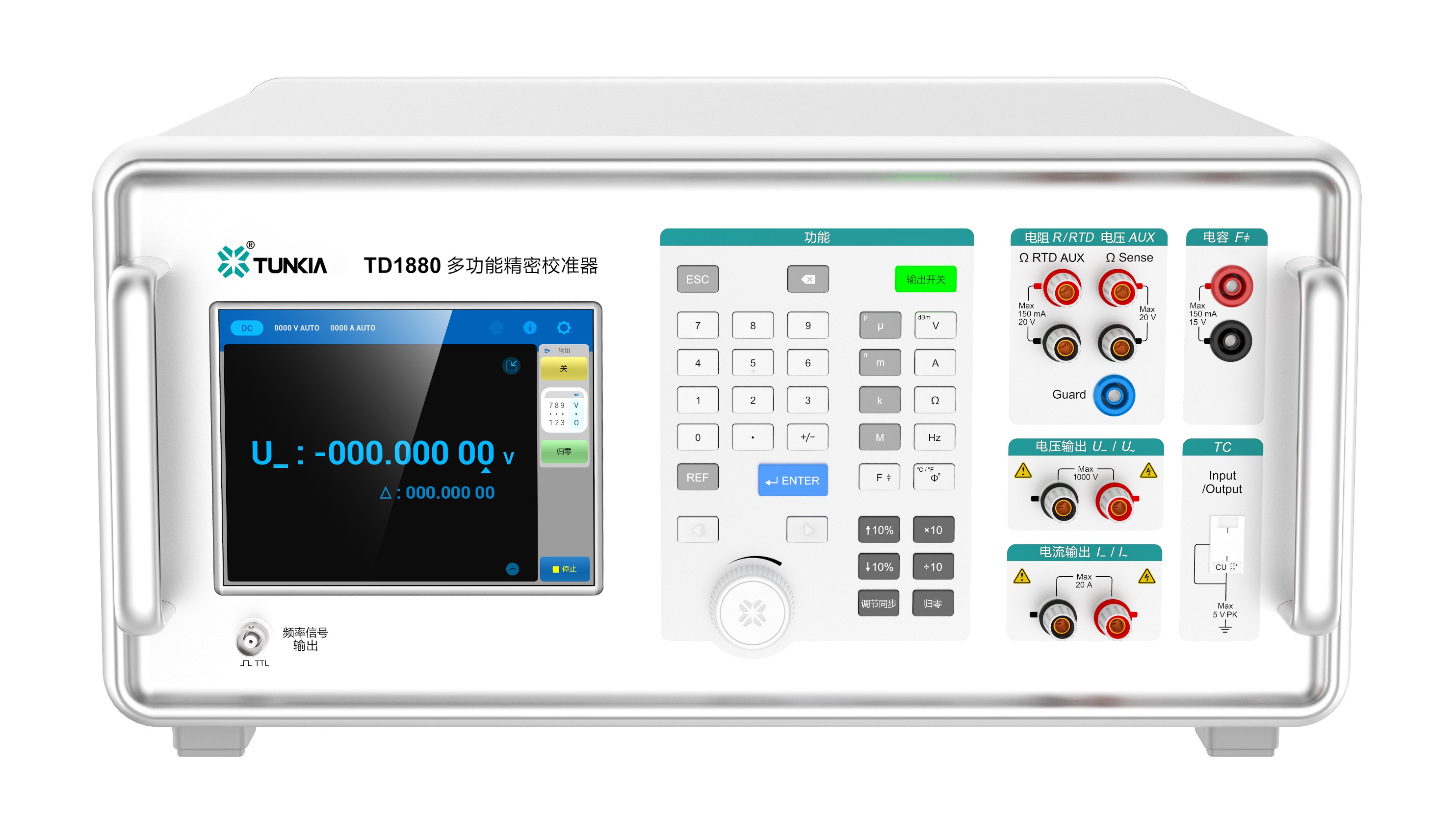

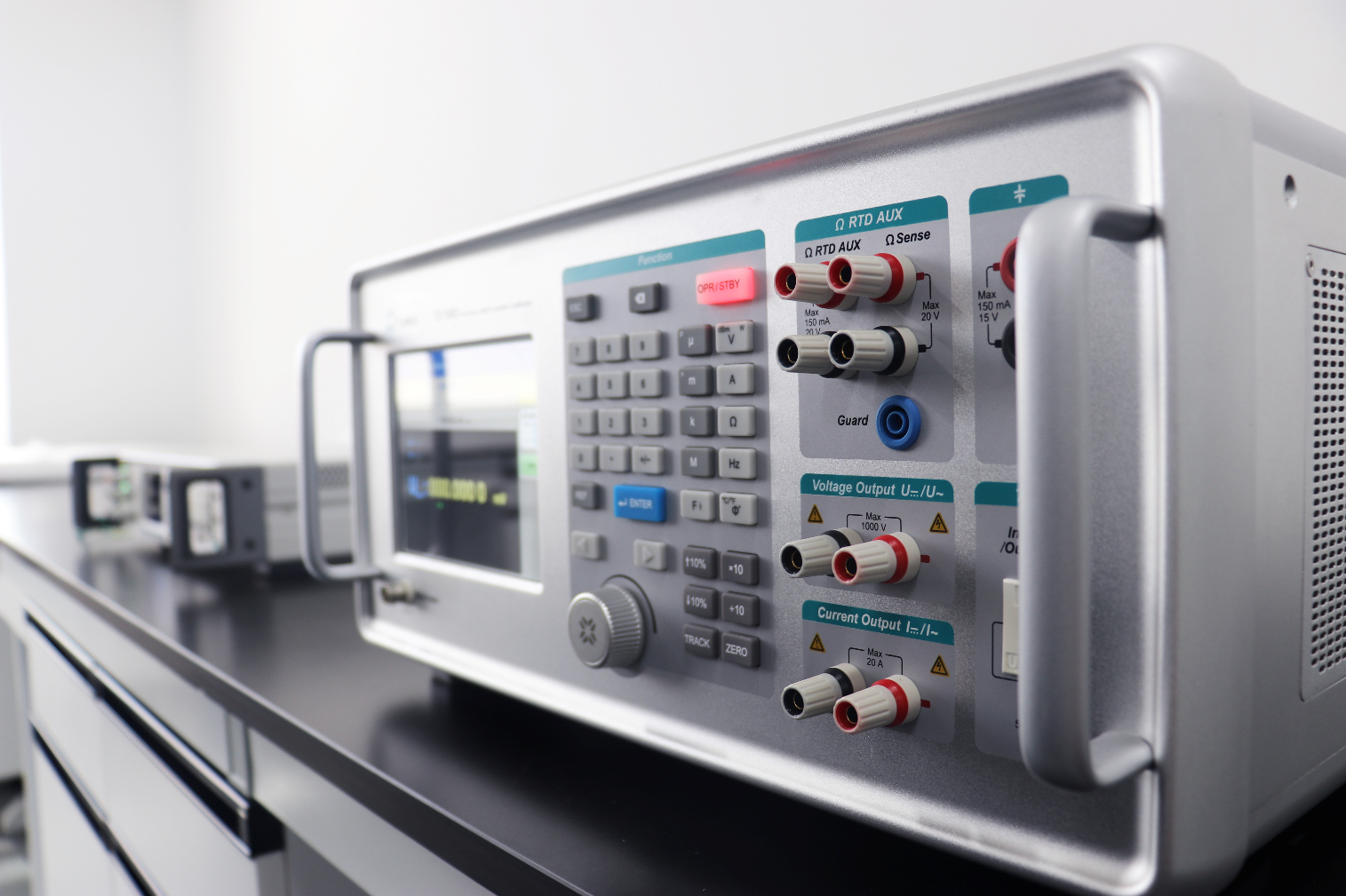

☆ 전면 패널 | |
| |
안건 | 설명 |
| LCD 터치 스크린. |
| 조작 패널. |
| 펄스 주파수 출력 단자. |
| 시뮬레이션된 DC 저항, RTD 출력 터미널. |
| 시뮬레이션된 커패시턴스 출력 단자. |
| AC/DC 전압 출력 단자. |
| 열전대 출력 단자. |
| AC/DC 전류 출력 단자. |
☆ 후면측면 패널 | |
| |
안건 | 설명 |
| 냉각 통풍구 |
| 손잡이 : 악기를 운반하는 데 사용됩니다. |
| 접이식 발 |
| USB/LAN/RS232 |
| 섀시 접지 바인딩 포스트 |
| AC 220V 전원 인터페이스 |
5. 특징
☆넓은 출력 범위 |
|
☆ 높은 안정성과 정확성 |
|
| • DC 전압 안정성은 최대 2ppm/24h입니다. |
☆ 4단자 시뮬레이션된 DC 저항 |
|
• 2단자 및 4단자 저항 배선 모드.낮은 값의 저항을 교정할 때 4선 시스템 배선 모드는 테스트 리드의 저항으로 인해 발생하는 측정 오류를 효과적으로 제거하고 측정 정확도를 향상시킬 수 있습니다. • 표준 물리적 저항 상자와 비교하여 아날로그 저항 출력은 다음과 같은 특성을 갖습니다. ☑ 더 나은 조정 정밀도와 감도로 지속적으로 조정 가능 ☑ 더 작은 크기와 더 가벼운 무게 ☑ 절체 스위치 오류, 잔류 저항 오류 및 접촉 저항 오류의 영향을 받지 않습니다. |
☆ 보안 보호 기능 |
|
|
☆ 쉬운 O조작하다 |
|
|
☆ 다중 출력조정 방법 |
|
| • '직접 출력' 모드: 값 출력은 물리적 키 또는 터치 스크린. |
☆ 다중 출력조정 방법 |
|
| • '회전식 손잡이' 모드에서는 사용자가 시계 방향 또는 시계 반대 방향으로 설정할 수 있습니다. |
|
| • 열쇠를 사용하세요 ↑10%、↓10%、± 10、¼ 10 전면 패널에서 수량 값의 조정을 실현할 수 있으며 관련 선형성 테스트를 수행하는 데에도 사용할 수 있습니다. |
☆ 스페셜 T동부 표준시 S소프트웨어(옵션알) |
|
(참고: 자동 교정 중에 테스트된 장비에는 데이터 판독을 실현하기 위한 통신 기능과 개방형 통신 프로토콜이 있어야 합니다.) |
4. 패널 기능
☆ 전면 패널 | |
| |
안건 | 설명 |
| LCD 터치 스크린. |
| 조작 패널. |
| 펄스 주파수 출력 단자. |
| 시뮬레이션된 DC 저항, RTD 출력 터미널. |
| 시뮬레이션된 커패시턴스 출력 단자. |
| AC/DC 전압 출력 단자. |
| 열전대 출력 단자. |
| AC/DC 전류 출력 단자. |
☆ 후면측면 패널 | |
| |
안건 | 설명 |
| 냉각 통풍구 |
| 손잡이 : 악기를 운반하는 데 사용됩니다. |
| 접이식 발 |
| USB/LAN/RS232 |
| 섀시 접지 바인딩 포스트 |
| AC 220V 전원 인터페이스 |
5. 특징
☆넓은 출력 범위 |
|
☆ 높은 안정성과 정확성 |
|
| • DC 전압 안정성은 최대 2ppm/24h입니다. |
☆ 4단자 시뮬레이션된 DC 저항 |
|
• 2단자 및 4단자 저항 배선 모드.낮은 값의 저항을 교정할 때 4선 시스템 배선 모드는 테스트 리드의 저항으로 인해 발생하는 측정 오류를 효과적으로 제거하고 측정 정확도를 향상시킬 수 있습니다. • 표준 물리적 저항 상자와 비교하여 아날로그 저항 출력은 다음과 같은 특성을 갖습니다. ☑ 더 나은 조정 정밀도와 감도로 지속적으로 조정 가능 ☑ 더 작은 크기와 더 가벼운 무게 ☑ 절체 스위치 오류, 잔류 저항 오류 및 접촉 저항 오류의 영향을 받지 않습니다. |
☆ 보안 보호 기능 |
|
|
☆ 쉬운 O조작하다 |
|
|
☆ 다중 출력조정 방법 |
|
| • '직접 출력' 모드: 값 출력은 물리적 키 또는 터치 스크린. |
☆ 다중 출력조정 방법 |
|
| • '회전식 손잡이' 모드에서는 사용자가 시계 방향 또는 시계 반대 방향으로 설정할 수 있습니다. |
|
| • 열쇠를 사용하세요 ↑10%、↓10%、± 10、¼ 10 전면 패널에서 수량 값의 조정을 실현할 수 있으며 관련 선형성 테스트를 수행하는 데에도 사용할 수 있습니다. |
☆ 스페셜 T동부 표준시 S소프트웨어(옵션알) |
|
(참고: 자동 교정 중에 테스트된 장비에는 데이터 판독을 실현하기 위한 통신 기능과 개방형 통신 프로토콜이 있어야 합니다.) |
6. 명세서
6.1 DC 전압 출력
범위 | 해결 | 정확성(티칼±5°C) ±(ppm*출력 + μV) | 안정 (티칼±1°C) ±(ppm*출력 + μV) | 최대 하중 [내부 임피던스] | |
90일 | 일년 | 24 시간 | |||
0~330.0000mV | 100 nV | 15 + 1.5 | 20 + 1.5 | 3 + 1 | [60Ω] |
0~3.300000V | 1 μV | 8 + 3 | 10 + 3 | 2 + 1.5 | 20mA |
0~33.00000V | 10 μV | 10 + 30 | 12 + 30 | 2 + 10 | 15mA |
30.0000V~330.0000V | 100 μV | 15 + 200 | 18 + 200 | 2.5 + 100 | 10mA |
100.000V~1020.000V | 1mV | 15 + 2000 | 18 + 2000 | 3 + 300 | 10mA |
• 수동 또는 자동 범위 스위치.
• 단락 및 과부하 보호.
6.2 DC 전류 출력
범위 | 해결 | 정확성(티칼±5°C) ±(ppm*출력 + μA) | 규정 준수 전압(V) | 최대 유도 부하 | |
90일 | 일년 | ||||
0~330.0000μA | 100파 | 80 + 0.02 | 100 + 0.02 | 11V | 400μH |
0~3.300000mA | 1nA | 65 + 0.03 | 80 + 0.03 | 11V | |
0~33.00000mA | 10nA | 60 + 0.25 | 80 + 0.25 | 9V | |
0~330.0000mA | 100nA | 60 + 2 | 80 + 2 | 7V | |
0~1.100000A | 1μA | 80 + 20 | 100 + 20 | 6V | |
1.000000A~3.300000A | 1μA | 120 + 50 | 150 + 50 | 6V | |
3.00000A~20.50000A | 10μA | 280 + 300 | 350 + 300 | 4V | |
• 수동 또는 자동 범위 스위치.
• 개방 회로 및 과부하 보호.
• 전체 범위에서 지속적이고 장기적인 전류 출력을 지원합니다.
6.3 시뮬레이션된 DC 저항
범위 | 해결 | 정확성, (티칼±5°C) ±(ppm*출력 + Ω) | 허용 전류 | |
90일 | 일년 | |||
0Ω~11.00000Ω | 10μΩ | 32 + 0.008 | 40 + 0.01 | 1mA~150mA |
10.00000Ω~33.00000Ω | 10μΩ | 24 + 0.012 | 30 + 0.015 | 1mA~150mA |
30.0000Ω~110.0000Ω | 100μΩ | 20 + 0.012 | 25 + 0.015 | 1mA~80mA |
100.0000Ω~330.0000Ω | 100μΩ | 20 + 0.016 | 25 + 0.02 | 1mA~40mA |
0.300000kΩ~1.100000kΩ | 1mΩ | 20 + 0.016 | 25 + 0.02 | 1mA~20mA |
1.000000kΩ~3.300000kΩ | 1mΩ | 20 + 0.16 | 25 + 0.2 | 0.1mA~6mA |
3.00000kΩ~11.00000kΩ | 10mΩ | 20 + 0.16 | 25 + 0.1 | 0.1mA~2mA |
10.00000kΩ~33.00000kΩ | 10mΩ | 22 + 0.8 | 28 + 1 | 10μA~0.6mA |
30.0000kΩ~110.0000kΩ | 100mΩ | 22 + 0.8 | 28 + 1 | 10μA~0.2mA |
100.0000kΩ~330.0000kΩ | 100mΩ | 25 + 8 | 32 + 10 | 1μA~60μA |
0.300000MΩ~1.100000MΩ | 1Ω | 25 + 8 | 32 + 10 | 1μA~20μA |
1.000000MΩ~3.300000MΩ | 1Ω | 40 + 120 | 60 + 150 | 0.25μA~6μA |
3.00000MΩ~11.00000MΩ | 10Ω | 104 + 200 | 130 + 250 | 0.25μA~2μA |
10.00000MΩ~33.00000MΩ | 10Ω | 200 + 2500 | 250 + 2500 | 25nA~600nA |
30.0000MΩ~110.0000MΩ | 100Ω | 400 + 3000 | 500 + 3000 | 25nA~200nA |
100.0000MΩ~330.0000MΩ | 100Ω | 2400 + 100000 | 3000 + 100000 | 2.5nA~60nA |
300.000MΩ~1100.000MΩ | 1kΩ | 11000 + 480000 | 14000 + 480000 | 1nA~20nA |
• 수동 또는 자동 범위 스위치.
• 과전류 및 역방향 연결 보호.
6.4 AC 전압 출력
범위 | 빈도 (Hz) | 정확성(티칼±5°C) ±(ppm*출력 + μV) | 해결 | 최대 부담 [소스 내부 저항] | |
90일 | 일년 | ||||
1.00000mV~ 33.00000mV
| 10≤F≤45 | 600 + 6 | 800 + 6 | 10 nV
| ["10Ω"]
|
45 | 100 + 6 | 120 + 6 | |||
10,000 | 160 + 6 | 200 + 6 | |||
20,000 | 800 + 6 | 1000 + 6 | |||
50,000 | 2800 + 12 | 3500 + 12 | |||
10만 | 6000 + 50 | 8000 + 50 | |||
30.0000mV~ 330.0000mV
| 10≤F≤45 | 250 + 8 | 300 + 8 | 100 nV
| ["60Ω"]
|
45 | 112 + 8 | 140 + 8 | |||
10,000 | 130 + 8 | 160 + 8 | |||
20,000 | 280 + 8 | 350 + 8 | |||
50,000 | 600 + 20 | 750 + 20 | |||
10만 | 1600 + 70 | 2000 + 70 | |||
0.300000V~ 3.300000V
| 10≤F≤45 | 250 + 50 | 300 + 50 | 1 μV
| 20mA
|
45 | 80 + 50 | 100 + 50 | |||
10,000 | 150 + 50 | 180 + 50 | |||
20,000 | 240 + 50 | 300 + 50 | |||
50,000 | 550 + 100 | 700 + 100 | |||
10만 | 2000 + 600 | 2400 + 600 | |||
3.00000V~ 33.00000V
| 10≤F≤45 | 160 + 650 | 200 + 650 | 10 μV
| 15mA
|
45 | 80 + 500 | 100 + 500 | |||
10,000 | 160 + 500 | 200 + 500 | |||
20,000 | 280 + 500 | 350 + 500 | |||
50,000 | 350 + 1500 | 550 + 1500 | |||
30.0000V~ 330.0000V
| 45≤F≤1k | 80 + 2000 | 100 + 2000 | 100 μV
| 30mA [1]
|
1천 | 80 + 6000 | 100 + 6000 | |||
10,000 | 160 + 6000 | 200 + 6000 | |||
20,000 | 240 + 6000 | 300 + 6000 | |||
50,000 | 1200 + 50000 | 1500 + 50000 | |||
300.000V~ 1020.000V | 45≤F≤1k | 100 + 10000 | 120 + 10000 | 1mV | 8mA [2] |
1천 | 120 + 10000 | 150 + 10000 | |||
5천 | 160 + 10000 | 200 + 10000 | |||
참고: [1] 출력 주파수가 3kHz 이하인 경우 최대 부하는 30mA입니다.출력 주파수가 3kHz보다 크면 최대 부하는 5mA입니다. [2] 출력 주파수가 3kHz 이하일 때 최대 부하는 8mA입니다.출력 주파수가 3kHz보다 크면 최대 부하는 3mA입니다. | |||||
• 단락 및 과부하 보호.
6.5 AC 전류 출력
범위 | 빈도 (Hz) | 정확성(티칼±5°C) ±(%* 출력 + μA) | 해결 | 준수 전압 (rms) | 최대 유도 부하 | |
90일 | 일년 | |||||
29.0000μA~ 330.0000μA | 10≤F≤20 | 0.08 + 0.1 | 0.1 + 0.1 | 0.1nA | 7V | 200 |
20 | 0.04 + 0.1 | 0.05 + 0.1 | ||||
45 | 0.024 + 0.1 | 0.03 + 0.1 | ||||
1천 | 0.08 + 0.1 | 0.1 + 0.1 | ||||
5천 | 0.16 + 0.2 | 0.2 + 0.2 | ||||
10,000 | 0.64 + 0.4 | 0.8 + 0.4 | ||||
0.300000mA~ 3.300000mA | 10≤F≤20 | 0.04 + 1.5 | 0.05 + 1.5 | 1nA | 7V | 200 |
20 | 0.028 + 0.1 | 0.035 + 0.1 | ||||
45 | 0.024 + 0.1 | 0.03 + 0.1 | ||||
1천 | 0.024 + 0.2 | 0.03 + 0.2 | ||||
5천 | 0.024 + 0.5 | 0.03 + 0.5 | ||||
10,000 | 0.16 + 0.6 | 0.2 + 0.6 | ||||
3.00000mA~ 33.00000mA | 10≤F≤20 | 0.04 + 2 | 0.05 + 2 | 10nA | 7V | 50 |
20 | 0.02 + 2 | 0.025 + 2 | ||||
45 | 0.016 + 2 | 0.02 + 2 | ||||
1천 | 0.016 + 3 | 0.02 + 3 | ||||
5천 | 0.04 + 5 | 0.05 + 5 | ||||
10,000 | 0.16 + 6 | 0.2 + 6 | ||||
30.0000mA~ 330.0000mA | 10≤F≤20 | 0.04 + 20 | 0.05 + 20 | 100nA | 5V | 50 |
20 | 0.02 + 20 | 0.025 + 20 | ||||
45 | 0.012 + 30 | 0.015 + 30 | ||||
1천 | 0.016 + 30 | 0.02 + 30 | ||||
5천 | 0.016 + 100 | 0.02 + 100 | ||||
10,000 | 0.08 + 500 | 0.1 + 500 | ||||
0.100000A~ 1.100000A | 10≤F≤20 | 0.04 + 100 | 0.05 + 100 | 1 μA | 5V | 2.5 |
20 | 0.024 + 50 | 0.03 + 50 | ||||
45 | 0.016 + 50 | 0.02 + 50 | ||||
1천 | 0.016 + 100 | 0.02 + 100 | ||||
5천 | 0.04 + 500 | 0.05 + 500 | ||||
1.000000A~ 3.300000A | 10≤F≤20 | 0.04 + 100 | 0.05 + 100 | 1 μA | 4V | 2.5 |
20 | 0.024 + 100 | 0.03 + 100 | ||||
45 | 0.016 + 100 | 0.02 + 100 | ||||
1천 | 0.032 + 100 | 0.04 + 100 | ||||
5천 | 0.04 + 900 | 0.05 + 900 | ||||
3.00000A~ 20.50000A | 45≤F≤100 | 0.024 + 1000 | 0.03 + 1000 | 10 μA | 3V | 1 |
100 | 0.032 + 1000 | 0.04 + 1000 | ||||
1천 | 0.048 + 2000 | 0.06 + 2000 | ||||
• 수동 또는 자동 범위 스위치.
• 개방 회로 및 과부하 보호.
• 전체 범위에서 지속적이고 장기적인 전류 출력을 지원합니다.
6.6 사인파 주파수 출력
범위 [1] | 해결 | 정확성 |
10.00000Hz F 99.99999Hz | 10μHz | ±0.005% |
100.0000Hz F 999.9999Hz | 0.1MHz | ±0.005% |
1.000000kHz F 9.999999kHz | 1MHz | ±0.005% |
10.00000kHz F 99.99999kHz | 10MHz | ±0.005% |
100.0000kHz F 500.0000kHz | 0.1Hz | ±0.005% |
참고 [1]: 출력 모드: AC 전압 또는 AC 전류 | ||
6.7 DC 전원 출력
기간
| 현재 범위 전압 범위
| 정확성 ± (%* 전력 출력)[1] | ||
3mA ~ 300mA | 300mA ~ 3A | 3A ~ 20.5A | ||
90일 | 30mV ~ 1020V | 0.016 | 0.018 | 0.039 |
일년 | 30mV ~ 1020V | 0.018 | 0.021 | 0.046 |
| ||||
6.8 AC 전원 출력(45Hz~65Hz,λ=1)
기간
| 현재 범위 전압 범위
| 정확성 ± (%* 전력 출력)[1] | ||
3mA ~ 300mA | 300mA ~ 3A | 3A ~ 20.5A | ||
90일
| 30mV ~ 330mV | 0.119 | 0.051 | 0.069 |
330mV ~ 1020V | 0.115 | 0.041 | 0.064 | |
일년
| 30mV ~ 330mV | 0.122 | 0.055 | 0.076 |
330mV ~ 1020V | 0.118 | 0.046 | 0.069 | |
| ||||
6.9 위상 및 역률 출력(45Hz ~ 65Hz)
빈도 (Hz) | 전압 범위 (유) | 현재 범위 (나) | 위상 범위 [2] ( ) | 역률 범위 [삼] (λ) |
DC | 0~±1020V | 0~±20.5V | — | — |
10~45 | 30mV~33V | 3mA~3.3A | 0.000°~359.999° | -1~0~1 |
45~1천 | 30mV~1020V | 3mA~20.5A | 0.000°~359.999° | -1~0~1 |
1천~5천 | 3V~1020V | 30mA~3.3A | 0.000°~359.999° | -1~0~1 |
5천~1만 | 3V~1020V | 30mA~3.3A | 0.000°~359.999° | -1~0~1 |
1만~3만 | 3V~330V | 30mA~330mA | 0.000°~359.999° | -1~0~1 |
메모 [1]: 위상 분해능: 0.001° 메모 [2]: 역률 분해능: 0.000 01 | ||||
단계 | 정확성(k=2) (티칼±5°C) | ||||||
10~65Hz | 65~500Hz | 500~1kHz | 1k~5kHz | 5k~10kHz | 10k~30kHz | ||
φ | 0.1° | 0.2° | 0.5° | 2° | 5° | 8° | |
단계 (φ) | 요인 (λ) | 위상에 따른 전력 정확도 [4] | |||||
10~65Hz | 65~500Hz | 500~1kHz | 1k~5kHz | 5k~10kHz | 10k~30kHz | ||
0° | 1.00000 | 0.000% | 0.001% | 0.004% | 0.061% | 0.381% | 0.973% |
10° | 0.98481 | 0.031% | 0.062% | 0.158% | 0.676% | 1.917% | 3.427% |
20° | 0.93969 | 0.064% | 0.128% | 0.321% | 1.331% | 3.553% | 6.039% |
30° | 0.86603 | 0.101% | 0.202% | 0.508% | 2.076% | 5.412% | 9.008% |
40° | 0.76604 | 0.147% | 0.294% | 0.736% | 2.989% | 7.694% | 12.651% |
50° | 0.64279 | 0.208% | 0.417% | 1.044% | 4.220% | 10.767% | 17.559% |
60° | 0.50000 | 0.302% | 0.605% | 1.515% | 6.106% | 15.476% | 25.079% |
70° | 0.34202 | 0.480% | 0.960% | 2.041% | 9.649% | 24.326% | 39.211% |
80° | 0.17365 | 0.990% | 1.980% | 4.953% | 19.853% | 49.809% | 79.902% |
90° | 0.00000 | — | — | — | — | — | — |
참고 [4]: 계산 공식: | |||||||
6.10 펄스 주파수 출력
범위 [1] | 해결 | 정확성(티칼 ± 5°C) ±(ppm*RD + μHz) | 떨림 |
1.000000Hz F 9.999999Hz | 1μHz | 20 + 20
| <2ns
|
10.00000Hz F 99.99999Hz | 10μHz | ||
100.0000Hz F 999.9999Hz | 0.1MHz | ||
1.000000kHz F 9.999999kHz | 1MHz | ||
10.00000kHz F 99.99999kHz | 10MHz | ||
100.0000kHz F 999.9999kHz | 0.1Hz | ||
1.000000MHz ≤ F ≤ 2.000000MHz | 1 헤르츠 | ||
참고 [1]: 출력 유형은 TTL 레벨입니다. | |||
6.11 정전용량(옵션)
범위 | 정확성 ±(%*출력 + 기준값) | 해결 | 허용 전류 | |
90 날 | 일년 | |||
1.1000nF~3.299 9nF | 0.4 + 0.04nF | 0.5 + 0.04nF | 0.1pF | 10Hz~3kHz |
3.3000nF~10.999 9nF | 0.2 + 0.04nF | 0.25 + 0.04nF | 0.1pF | 10Hz~1kHz |
11.000 0nF~32.9999nF | 0.2 + 0.4nF | 0.25 + 0.4nF | 0.1pF | 10Hz~1kHz |
33.000nF~109.999nF | 0.2 + 0.4nF | 0.25 + 0.4nF | 1pF | 10Hz~1kHz |
110.000nF~329.999nF | 0.2 + 0.3nF | 0.25 + 0.3nF | 1pF | 10Hz~1kHz |
0.33000μF~1.099 99μF | 0.2 + 1nF | 0.25 + 1nF | 10pF | 10Hz~600Hz |
1.10000μF~3.299 99μF | 0.2 + 3nF | 0.25 + 3nF | 10pF | 10Hz~300Hz |
3.3000μF~10.999 9μF | 0.2 + 10nF | 0.25 + 10nF | 100pF | 10Hz~150Hz |
11,000μF~32.999 9μF | 0.32 + 30nF | 0.40 + 30nF | 100pF | 10Hz~120Hz |
33,000μF~109.999μF | 0.36 + 100nF | 0.45 + 100nF | 1nF | 10Hz~80Hz |
110,000μF~329.999μF | 0.36 + 300nF | 0.45 + 300nF | 1nF | 0Hz~50Hz |
0.33000mF~1.09999mF | 0.36 + 1μF | 0.45 + 1μF | 10nF | 0Hz~20Hz |
1.10000mF~3.29999mF | 0.36 + 3μF | 0.45 + 3μF | 10nF | 0Hz~6Hz |
3.3000mF~10.9999mF | 0.36 + 10μF | 0.45 + 10μF | 100nF | 0Hz~2Hz |
11.0000mF~30.0000mF | 0.6 + 30μF | 0.75 + 30μF | 100nF | 0Hz~0.6Hz |
참고 [1]: 출력은 지속적으로 조정 가능합니다. | ||||
6.12 열전대 출력 및 측정(옵션)
유형 | 출력 범위[ [1] [2] °C | 정확성[삼], (티칼±5°C) °C | ||
분 | 최대 | 90날 | 일년 | |
B
| 410 | 600 | 0.30 | 0.35 |
600 | 900 | 0.30 | 0.31 | |
900 | 1800 | 0.26 | 0.30 | |
E
| -200 | 0 | 0.10 | 0.11 |
0 | 600 | 0.07 | 0.08 | |
600 | 1000 | 0.09 | 0.10 | |
J
| -200 | -100 | 0.12 | 0.13 |
-100 | 750 | 0.09 | 0.09 | |
750 | 1200 | 0.10 | 0.10 | |
K
| -200 | -100 | 0.15 | 0.20 |
-100 | 1000 | 0.10 | 0.10 | |
1000 | 1370 | 0.12 | 0.12 | |
N
| -200 | -100 | 0.20 | 0.25 |
-100 | 400 | 0.12 | 0.12 | |
400 | 1300 | 0.10 | 0.12 | |
R
| -50 | 50 | 0.30 | 0.40 |
50 | 300 | 0.28 | 0.32 | |
300 | 1000 | 0.22 | 0.23 | |
1000 | 1750 | 0.25 | 0.25 | |
S
| -50 | 50 | 0.30 | 0.40 |
50 | 300 | 0.31 | 0.34 | |
300 | 1000 | 0.24 | 0.24 | |
1000 | 1750 | 0.22 | 0.23 | |
T
| -200 | 100 | 0.17 | 0.25 |
-100 | 0 | 0.08 | 0.11 | |
0 | 400 | 0.08 | 0.08 | |
참고 [1]: 분해능: 0.01 °C 참고 [2]: 출력 소스의 내부 저항: 10Ω 참고 [3]: 열전대 오류 제외 참고 [4]: 외부 보상 사용, S, R, B, K, N, E, J, T는 ITS-90 국제 온도 표준을 준수합니다.. | ||||
6.13 RTD 출력(옵션)
유형
| 출력 범위 [1] °C | 정확성, (티칼±5°C) °C | ||
최소 | 맥스 | 90 날 | 일년 | |
Pt385, 100Ω | -200 | 0 | 0.05 | 0.05 |
0 | 300 | 0.08 | 0.08 | |
300 | 850 | 0.12 | 0.12 | |
Pt385, 200Ω | -200 | 250 | 0.04 | 0.04 |
250 | 630 | 0.10 | 0.15 | |
Pt385, 500Ω | -200 | -30 | 0.36 | 0.40 |
-30 | 630 | 0.10 | 0.11 | |
Pt385, 1000Ω | -200 | 0 | 0.027 | 0.03 |
0 | 300 | 0.054 | 0.06 | |
300 | 600 | 0.063 | 0.07 | |
Cu50 | -50 | 150 | 0.09 | 0.09 |
Cu100 | -50 | 150 | 0.045 | 0.045 |
참고[1]: 분해능: 0.001°C | ||||
7. 일반사양
전원공급장치 | AC(220±22)V, (50±2)Hz |
최대 전력 소비 | 600VA |
준비 시간 | 마지막 워밍업 이후 두 배의 시간, 최대 30분. |
온도 성능 | 작동 온도: 0°C ~ 50°C 교정 온도: 15°C ~35°C 보관온도: -20°C ~ 50°C |
습도 성능 | 작동 습도: <80% @ 30°C, <70% @ 40°C, <40% @ 50°C 보관 습도: <95%, 결로가 없을 것 |
통신 인터페이스 | RS232×1, USB×1, LAN×1 |
Dimensions
| 440mm(W)×462mm(D)×206mm(H), 손잡이와 발은 제외됩니다. |
| |
무게 | 약 24kg |
8. 주문정보
| ||
| 기능 | TD1880A | TD1880B |
AC/DC 전압 표준 소스(U) | ★ | ★ |
AC/DC 전류 표준 소스(I) | ★ | ★ |
시뮬레이션된 DC 저항(R) | ★ | ★ |
AC/DC 전원 출력(P) | ★ | ★ |
구형파 주파수 출력(F) | ★ | ★ |
시뮬레이션된 정전용량(C) | — | ★ |
시뮬레이션된 TC 출력 및 TC 측정(TC) | — | ★ |
시뮬레이션된 RTD 출력(RTD) | — | ★ |
AC/DC 보조 전압 출력(AUX) | — | ★ |
6. 명세서
6.1 DC 전압 출력
범위 | 해결 | 정확성(티칼±5°C) ±(ppm*출력 + μV) | 안정 (티칼±1°C) ±(ppm*출력 + μV) | 최대 하중 [내부 임피던스] | |
90일 | 일년 | 24 시간 | |||
0~330.0000mV | 100 nV | 15 + 1.5 | 20 + 1.5 | 3 + 1 | [60Ω] |
0~3.300000V | 1 μV | 8 + 3 | 10 + 3 | 2 + 1.5 | 20mA |
0~33.00000V | 10 μV | 10 + 30 | 12 + 30 | 2 + 10 | 15mA |
30.0000V~330.0000V | 100 μV | 15 + 200 | 18 + 200 | 2.5 + 100 | 10mA |
100.000V~1020.000V | 1mV | 15 + 2000 | 18 + 2000 | 3 + 300 | 10mA |
• 수동 또는 자동 범위 스위치.
• 단락 및 과부하 보호.
6.2 DC 전류 출력
범위 | 해결 | 정확성(티칼±5°C) ±(ppm*출력 + μA) | 규정 준수 전압(V) | 최대 유도 부하 | |
90일 | 일년 | ||||
0~330.0000μA | 100파 | 80 + 0.02 | 100 + 0.02 | 11V | 400μH |
0~3.300000mA | 1nA | 65 + 0.03 | 80 + 0.03 | 11V | |
0~33.00000mA | 10nA | 60 + 0.25 | 80 + 0.25 | 9V | |
0~330.0000mA | 100nA | 60 + 2 | 80 + 2 | 7V | |
0~1.100000A | 1μA | 80 + 20 | 100 + 20 | 6V | |
1.000000A~3.300000A | 1μA | 120 + 50 | 150 + 50 | 6V | |
3.00000A~20.50000A | 10μA | 280 + 300 | 350 + 300 | 4V | |
• 수동 또는 자동 범위 스위치.
• 개방 회로 및 과부하 보호.
• 전체 범위에서 지속적이고 장기적인 전류 출력을 지원합니다.
6.3 시뮬레이션된 DC 저항
범위 | 해결 | 정확성, (티칼±5°C) ±(ppm*출력 + Ω) | 허용 전류 | |
90일 | 일년 | |||
0Ω~11.00000Ω | 10μΩ | 32 + 0.008 | 40 + 0.01 | 1mA~150mA |
10.00000Ω~33.00000Ω | 10μΩ | 24 + 0.012 | 30 + 0.015 | 1mA~150mA |
30.0000Ω~110.0000Ω | 100μΩ | 20 + 0.012 | 25 + 0.015 | 1mA~80mA |
100.0000Ω~330.0000Ω | 100μΩ | 20 + 0.016 | 25 + 0.02 | 1mA~40mA |
0.300000kΩ~1.100000kΩ | 1mΩ | 20 + 0.016 | 25 + 0.02 | 1mA~20mA |
1.000000kΩ~3.300000kΩ | 1mΩ | 20 + 0.16 | 25 + 0.2 | 0.1mA~6mA |
3.00000kΩ~11.00000kΩ | 10mΩ | 20 + 0.16 | 25 + 0.1 | 0.1mA~2mA |
10.00000kΩ~33.00000kΩ | 10mΩ | 22 + 0.8 | 28 + 1 | 10μA~0.6mA |
30.0000kΩ~110.0000kΩ | 100mΩ | 22 + 0.8 | 28 + 1 | 10μA~0.2mA |
100.0000kΩ~330.0000kΩ | 100mΩ | 25 + 8 | 32 + 10 | 1μA~60μA |
0.300000MΩ~1.100000MΩ | 1Ω | 25 + 8 | 32 + 10 | 1μA~20μA |
1.000000MΩ~3.300000MΩ | 1Ω | 40 + 120 | 60 + 150 | 0.25μA~6μA |
3.00000MΩ~11.00000MΩ | 10Ω | 104 + 200 | 130 + 250 | 0.25μA~2μA |
10.00000MΩ~33.00000MΩ | 10Ω | 200 + 2500 | 250 + 2500 | 25nA~600nA |
30.0000MΩ~110.0000MΩ | 100Ω | 400 + 3000 | 500 + 3000 | 25nA~200nA |
100.0000MΩ~330.0000MΩ | 100Ω | 2400 + 100000 | 3000 + 100000 | 2.5nA~60nA |
300.000MΩ~1100.000MΩ | 1kΩ | 11000 + 480000 | 14000 + 480000 | 1nA~20nA |
• 수동 또는 자동 범위 스위치.
• 과전류 및 역방향 연결 보호.
6.4 AC 전압 출력
범위 | 빈도 (Hz) | 정확성(티칼±5°C) ±(ppm*출력 + μV) | 해결 | 최대 부담 [소스 내부 저항] | |
90일 | 일년 | ||||
1.00000mV~ 33.00000mV
| 10≤F≤45 | 600 + 6 | 800 + 6 | 10 nV
| ["10Ω"]
|
45 | 100 + 6 | 120 + 6 | |||
10,000 | 160 + 6 | 200 + 6 | |||
20,000 | 800 + 6 | 1000 + 6 | |||
50,000 | 2800 + 12 | 3500 + 12 | |||
10만 | 6000 + 50 | 8000 + 50 | |||
30.0000mV~ 330.0000mV
| 10≤F≤45 | 250 + 8 | 300 + 8 | 100 nV
| ["60Ω"]
|
45 | 112 + 8 | 140 + 8 | |||
10,000 | 130 + 8 | 160 + 8 | |||
20,000 | 280 + 8 | 350 + 8 | |||
50,000 | 600 + 20 | 750 + 20 | |||
10만 | 1600 + 70 | 2000 + 70 | |||
0.300000V~ 3.300000V
| 10≤F≤45 | 250 + 50 | 300 + 50 | 1 μV
| 20mA
|
45 | 80 + 50 | 100 + 50 | |||
10,000 | 150 + 50 | 180 + 50 | |||
20,000 | 240 + 50 | 300 + 50 | |||
50,000 | 550 + 100 | 700 + 100 | |||
10만 | 2000 + 600 | 2400 + 600 | |||
3.00000V~ 33.00000V
| 10≤F≤45 | 160 + 650 | 200 + 650 | 10 μV
| 15mA
|
45 | 80 + 500 | 100 + 500 | |||
10,000 | 160 + 500 | 200 + 500 | |||
20,000 | 280 + 500 | 350 + 500 | |||
50,000 | 350 + 1500 | 550 + 1500 | |||
30.0000V~ 330.0000V
| 45≤F≤1k | 80 + 2000 | 100 + 2000 | 100 μV
| 30mA [1]
|
1천 | 80 + 6000 | 100 + 6000 | |||
10,000 | 160 + 6000 | 200 + 6000 | |||
20,000 | 240 + 6000 | 300 + 6000 | |||
50,000 | 1200 + 50000 | 1500 + 50000 | |||
300.000V~ 1020.000V | 45≤F≤1k | 100 + 10000 | 120 + 10000 | 1mV | 8mA [2] |
1천 | 120 + 10000 | 150 + 10000 | |||
5천 | 160 + 10000 | 200 + 10000 | |||
참고: [1] 출력 주파수가 3kHz 이하인 경우 최대 부하는 30mA입니다.출력 주파수가 3kHz보다 크면 최대 부하는 5mA입니다. [2] 출력 주파수가 3kHz 이하일 때 최대 부하는 8mA입니다.출력 주파수가 3kHz보다 크면 최대 부하는 3mA입니다. | |||||
• 단락 및 과부하 보호.
6.5 AC 전류 출력
범위 | 빈도 (Hz) | 정확성(티칼±5°C) ±(%* 출력 + μA) | 해결 | 준수 전압 (rms) | 최대 유도 부하 | |
90일 | 일년 | |||||
29.0000μA~ 330.0000μA | 10≤F≤20 | 0.08 + 0.1 | 0.1 + 0.1 | 0.1nA | 7V | 200 |
20 | 0.04 + 0.1 | 0.05 + 0.1 | ||||
45 | 0.024 + 0.1 | 0.03 + 0.1 | ||||
1천 | 0.08 + 0.1 | 0.1 + 0.1 | ||||
5천 | 0.16 + 0.2 | 0.2 + 0.2 | ||||
10,000 | 0.64 + 0.4 | 0.8 + 0.4 | ||||
0.300000mA~ 3.300000mA | 10≤F≤20 | 0.04 + 1.5 | 0.05 + 1.5 | 1nA | 7V | 200 |
20 | 0.028 + 0.1 | 0.035 + 0.1 | ||||
45 | 0.024 + 0.1 | 0.03 + 0.1 | ||||
1천 | 0.024 + 0.2 | 0.03 + 0.2 | ||||
5천 | 0.024 + 0.5 | 0.03 + 0.5 | ||||
10,000 | 0.16 + 0.6 | 0.2 + 0.6 | ||||
3.00000mA~ 33.00000mA | 10≤F≤20 | 0.04 + 2 | 0.05 + 2 | 10nA | 7V | 50 |
20 | 0.02 + 2 | 0.025 + 2 | ||||
45 | 0.016 + 2 | 0.02 + 2 | ||||
1천 | 0.016 + 3 | 0.02 + 3 | ||||
5천 | 0.04 + 5 | 0.05 + 5 | ||||
10,000 | 0.16 + 6 | 0.2 + 6 | ||||
30.0000mA~ 330.0000mA | 10≤F≤20 | 0.04 + 20 | 0.05 + 20 | 100nA | 5V | 50 |
20 | 0.02 + 20 | 0.025 + 20 | ||||
45 | 0.012 + 30 | 0.015 + 30 | ||||
1천 | 0.016 + 30 | 0.02 + 30 | ||||
5천 | 0.016 + 100 | 0.02 + 100 | ||||
10,000 | 0.08 + 500 | 0.1 + 500 | ||||
0.100000A~ 1.100000A | 10≤F≤20 | 0.04 + 100 | 0.05 + 100 | 1 μA | 5V | 2.5 |
20 | 0.024 + 50 | 0.03 + 50 | ||||
45 | 0.016 + 50 | 0.02 + 50 | ||||
1천 | 0.016 + 100 | 0.02 + 100 | ||||
5천 | 0.04 + 500 | 0.05 + 500 | ||||
1.000000A~ 3.300000A | 10≤F≤20 | 0.04 + 100 | 0.05 + 100 | 1 μA | 4V | 2.5 |
20 | 0.024 + 100 | 0.03 + 100 | ||||
45 | 0.016 + 100 | 0.02 + 100 | ||||
1천 | 0.032 + 100 | 0.04 + 100 | ||||
5천 | 0.04 + 900 | 0.05 + 900 | ||||
3.00000A~ 20.50000A | 45≤F≤100 | 0.024 + 1000 | 0.03 + 1000 | 10 μA | 3V | 1 |
100 | 0.032 + 1000 | 0.04 + 1000 | ||||
1천 | 0.048 + 2000 | 0.06 + 2000 | ||||
• 수동 또는 자동 범위 스위치.
• 개방 회로 및 과부하 보호.
• 전체 범위에서 지속적이고 장기적인 전류 출력을 지원합니다.
6.6 사인파 주파수 출력
범위 [1] | 해결 | 정확성 |
10.00000Hz F 99.99999Hz | 10μHz | ±0.005% |
100.0000Hz F 999.9999Hz | 0.1MHz | ±0.005% |
1.000000kHz F 9.999999kHz | 1MHz | ±0.005% |
10.00000kHz F 99.99999kHz | 10MHz | ±0.005% |
100.0000kHz F 500.0000kHz | 0.1Hz | ±0.005% |
참고 [1]: 출력 모드: AC 전압 또는 AC 전류 | ||
6.7 DC 전원 출력
기간
| 현재 범위 전압 범위
| 정확성 ± (%* 전력 출력)[1] | ||
3mA ~ 300mA | 300mA ~ 3A | 3A ~ 20.5A | ||
90일 | 30mV ~ 1020V | 0.016 | 0.018 | 0.039 |
일년 | 30mV ~ 1020V | 0.018 | 0.021 | 0.046 |
| ||||
6.8 AC 전원 출력(45Hz~65Hz,λ=1)
기간
| 현재 범위 전압 범위
| 정확성 ± (%* 전력 출력)[1] | ||
3mA ~ 300mA | 300mA ~ 3A | 3A ~ 20.5A | ||
90일
| 30mV ~ 330mV | 0.119 | 0.051 | 0.069 |
330mV ~ 1020V | 0.115 | 0.041 | 0.064 | |
일년
| 30mV ~ 330mV | 0.122 | 0.055 | 0.076 |
330mV ~ 1020V | 0.118 | 0.046 | 0.069 | |
| ||||
6.9 위상 및 역률 출력(45Hz ~ 65Hz)
빈도 (Hz) | 전압 범위 (유) | 현재 범위 (나) | 위상 범위 [2] ( ) | 역률 범위 [삼] (λ) |
DC | 0~±1020V | 0~±20.5V | — | — |
10~45 | 30mV~33V | 3mA~3.3A | 0.000°~359.999° | -1~0~1 |
45~1천 | 30mV~1020V | 3mA~20.5A | 0.000°~359.999° | -1~0~1 |
1천~5천 | 3V~1020V | 30mA~3.3A | 0.000°~359.999° | -1~0~1 |
5천~1만 | 3V~1020V | 30mA~3.3A | 0.000°~359.999° | -1~0~1 |
1만~3만 | 3V~330V | 30mA~330mA | 0.000°~359.999° | -1~0~1 |
메모 [1]: 위상 분해능: 0.001° 메모 [2]: 역률 분해능: 0.000 01 | ||||
단계 | 정확성(k=2) (티칼±5°C) | ||||||
10~65Hz | 65~500Hz | 500~1kHz | 1k~5kHz | 5k~10kHz | 10k~30kHz | ||
φ | 0.1° | 0.2° | 0.5° | 2° | 5° | 8° | |
단계 (φ) | 요인 (λ) | 위상에 따른 전력 정확도 [4] | |||||
10~65Hz | 65~500Hz | 500~1kHz | 1k~5kHz | 5k~10kHz | 10k~30kHz | ||
0° | 1.00000 | 0.000% | 0.001% | 0.004% | 0.061% | 0.381% | 0.973% |
10° | 0.98481 | 0.031% | 0.062% | 0.158% | 0.676% | 1.917% | 3.427% |
20° | 0.93969 | 0.064% | 0.128% | 0.321% | 1.331% | 3.553% | 6.039% |
30° | 0.86603 | 0.101% | 0.202% | 0.508% | 2.076% | 5.412% | 9.008% |
40° | 0.76604 | 0.147% | 0.294% | 0.736% | 2.989% | 7.694% | 12.651% |
50° | 0.64279 | 0.208% | 0.417% | 1.044% | 4.220% | 10.767% | 17.559% |
60° | 0.50000 | 0.302% | 0.605% | 1.515% | 6.106% | 15.476% | 25.079% |
70° | 0.34202 | 0.480% | 0.960% | 2.041% | 9.649% | 24.326% | 39.211% |
80° | 0.17365 | 0.990% | 1.980% | 4.953% | 19.853% | 49.809% | 79.902% |
90° | 0.00000 | — | — | — | — | — | — |
참고 [4]: 계산 공식: | |||||||
6.10 펄스 주파수 출력
범위 [1] | 해결 | 정확성(티칼 ± 5°C) ±(ppm*RD + μHz) | 떨림 |
1.000000Hz F 9.999999Hz | 1μHz | 20 + 20
| <2ns
|
10.00000Hz F 99.99999Hz | 10μHz | ||
100.0000Hz F 999.9999Hz | 0.1MHz | ||
1.000000kHz F 9.999999kHz | 1MHz | ||
10.00000kHz F 99.99999kHz | 10MHz | ||
100.0000kHz F 999.9999kHz | 0.1Hz | ||
1.000000MHz ≤ F ≤ 2.000000MHz | 1 헤르츠 | ||
참고 [1]: 출력 유형은 TTL 레벨입니다. | |||
6.11 정전용량(옵션)
범위 | 정확성 ±(%*출력 + 기준값) | 해결 | 허용 전류 | |
90 날 | 일년 | |||
1.1000nF~3.299 9nF | 0.4 + 0.04nF | 0.5 + 0.04nF | 0.1pF | 10Hz~3kHz |
3.3000nF~10.999 9nF | 0.2 + 0.04nF | 0.25 + 0.04nF | 0.1pF | 10Hz~1kHz |
11.000 0nF~32.9999nF | 0.2 + 0.4nF | 0.25 + 0.4nF | 0.1pF | 10Hz~1kHz |
33.000nF~109.999nF | 0.2 + 0.4nF | 0.25 + 0.4nF | 1pF | 10Hz~1kHz |
110.000nF~329.999nF | 0.2 + 0.3nF | 0.25 + 0.3nF | 1pF | 10Hz~1kHz |
0.33000μF~1.099 99μF | 0.2 + 1nF | 0.25 + 1nF | 10pF | 10Hz~600Hz |
1.10000μF~3.299 99μF | 0.2 + 3nF | 0.25 + 3nF | 10pF | 10Hz~300Hz |
3.3000μF~10.999 9μF | 0.2 + 10nF | 0.25 + 10nF | 100pF | 10Hz~150Hz |
11,000μF~32.999 9μF | 0.32 + 30nF | 0.40 + 30nF | 100pF | 10Hz~120Hz |
33,000μF~109.999μF | 0.36 + 100nF | 0.45 + 100nF | 1nF | 10Hz~80Hz |
110,000μF~329.999μF | 0.36 + 300nF | 0.45 + 300nF | 1nF | 0Hz~50Hz |
0.33000mF~1.09999mF | 0.36 + 1μF | 0.45 + 1μF | 10nF | 0Hz~20Hz |
1.10000mF~3.29999mF | 0.36 + 3μF | 0.45 + 3μF | 10nF | 0Hz~6Hz |
3.3000mF~10.9999mF | 0.36 + 10μF | 0.45 + 10μF | 100nF | 0Hz~2Hz |
11.0000mF~30.0000mF | 0.6 + 30μF | 0.75 + 30μF | 100nF | 0Hz~0.6Hz |
참고 [1]: 출력은 지속적으로 조정 가능합니다. | ||||
6.12 열전대 출력 및 측정(옵션)
유형 | 출력 범위[ [1] [2] °C | 정확성[삼], (티칼±5°C) °C | ||
분 | 최대 | 90날 | 일년 | |
B
| 410 | 600 | 0.30 | 0.35 |
600 | 900 | 0.30 | 0.31 | |
900 | 1800 | 0.26 | 0.30 | |
E
| -200 | 0 | 0.10 | 0.11 |
0 | 600 | 0.07 | 0.08 | |
600 | 1000 | 0.09 | 0.10 | |
J
| -200 | -100 | 0.12 | 0.13 |
-100 | 750 | 0.09 | 0.09 | |
750 | 1200 | 0.10 | 0.10 | |
K
| -200 | -100 | 0.15 | 0.20 |
-100 | 1000 | 0.10 | 0.10 | |
1000 | 1370 | 0.12 | 0.12 | |
N
| -200 | -100 | 0.20 | 0.25 |
-100 | 400 | 0.12 | 0.12 | |
400 | 1300 | 0.10 | 0.12 | |
R
| -50 | 50 | 0.30 | 0.40 |
50 | 300 | 0.28 | 0.32 | |
300 | 1000 | 0.22 | 0.23 | |
1000 | 1750 | 0.25 | 0.25 | |
S
| -50 | 50 | 0.30 | 0.40 |
50 | 300 | 0.31 | 0.34 | |
300 | 1000 | 0.24 | 0.24 | |
1000 | 1750 | 0.22 | 0.23 | |
T
| -200 | 100 | 0.17 | 0.25 |
-100 | 0 | 0.08 | 0.11 | |
0 | 400 | 0.08 | 0.08 | |
참고 [1]: 분해능: 0.01 °C 참고 [2]: 출력 소스의 내부 저항: 10Ω 참고 [3]: 열전대 오류 제외 참고 [4]: 외부 보상 사용, S, R, B, K, N, E, J, T는 ITS-90 국제 온도 표준을 준수합니다.. | ||||
6.13 RTD 출력(옵션)
유형
| 출력 범위 [1] °C | 정확성, (티칼±5°C) °C | ||
최소 | 맥스 | 90 날 | 일년 | |
Pt385, 100Ω | -200 | 0 | 0.05 | 0.05 |
0 | 300 | 0.08 | 0.08 | |
300 | 850 | 0.12 | 0.12 | |
Pt385, 200Ω | -200 | 250 | 0.04 | 0.04 |
250 | 630 | 0.10 | 0.15 | |
Pt385, 500Ω | -200 | -30 | 0.36 | 0.40 |
-30 | 630 | 0.10 | 0.11 | |
Pt385, 1000Ω | -200 | 0 | 0.027 | 0.03 |
0 | 300 | 0.054 | 0.06 | |
300 | 600 | 0.063 | 0.07 | |
Cu50 | -50 | 150 | 0.09 | 0.09 |
Cu100 | -50 | 150 | 0.045 | 0.045 |
참고[1]: 분해능: 0.001°C | ||||
7. 일반사양
전원공급장치 | AC(220±22)V, (50±2)Hz |
최대 전력 소비 | 600VA |
준비 시간 | 마지막 워밍업 이후 두 배의 시간, 최대 30분. |
온도 성능 | 작동 온도: 0°C ~ 50°C 교정 온도: 15°C ~35°C 보관온도: -20°C ~ 50°C |
습도 성능 | 작동 습도: <80% @ 30°C, <70% @ 40°C, <40% @ 50°C 보관 습도: <95%, 결로가 없을 것 |
통신 인터페이스 | RS232×1, USB×1, LAN×1 |
Dimensions
| 440mm(W)×462mm(D)×206mm(H), 손잡이와 발은 제외됩니다. |
| |
무게 | 약 24kg |
8. 주문정보
| ||
| 기능 | TD1880A | TD1880B |
AC/DC 전압 표준 소스(U) | ★ | ★ |
AC/DC 전류 표준 소스(I) | ★ | ★ |
시뮬레이션된 DC 저항(R) | ★ | ★ |
AC/DC 전원 출력(P) | ★ | ★ |
구형파 주파수 출력(F) | ★ | ★ |
시뮬레이션된 정전용량(C) | — | ★ |
시뮬레이션된 TC 출력 및 TC 측정(TC) | — | ★ |
시뮬레이션된 RTD 출력(RTD) | — | ★ |
AC/DC 보조 전압 출력(AUX) | — | ★ |
\r\n\t\t\t\t \r\n\t\t\t\t
