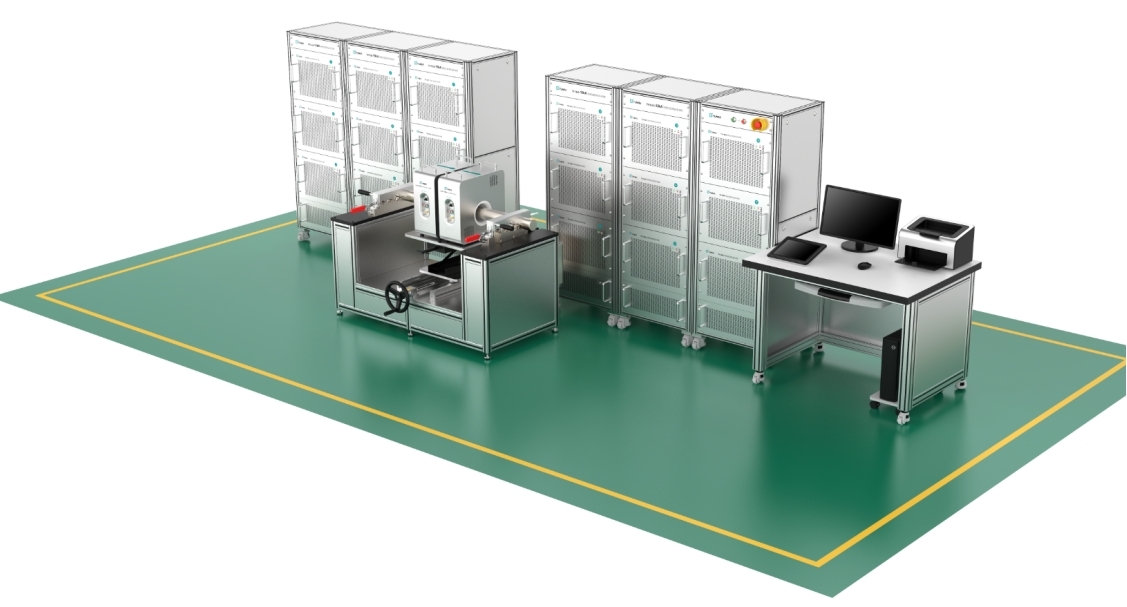

TD2010 DC 고전류 표준 소스

TD2010DC 고전류 표준 소스 장비 세트로, 모듈식 설계를 사용하여 병렬로 연결된 여러 전류 출력 장치가 최대 15kA의 고정밀 DC 고전류를 직접 생성할 수 있습니다.이 장치는 정확도가 높고 안정성이 높으며 신뢰성이 높으며 24시간 연속 작업을 지원합니다.또한 DC 전류 센서 테스트 시스템을 형성하기 위한 선택적 센서 테스트 작업을 지원하며 특수 브래킷 및 2차 전압 측정 모듈을 장착할 수 있어 테스트용 DC 션트에 쉽게 접근할 수 있습니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TD2010
제품 브랜드：
TUNKIA

TD2010 DC H에잇 현재 표준 소스

*참고용입니다.

1. 요약

TD2010 DC 고전류 표준 소스 장비 세트입니다., 모듈식 설계를 사용하여 여러 전류 출력 장치를 병렬로 직접 생성할 수 있습니다. a 최고 ~의 15카 고정밀 DC 고전류.장치의 정확도가 높습니다., 좋은 안정성, 높은 신뢰성과 지속적인 지원 24 업무 시간.또한 DC 전류 센서 테스트 시스템을 형성하기 위한 선택적 센서 테스트 작업을 지원하며 특수 브래킷을 장착할 수도 있습니다. 2차 전압 측정 모듈, 테스트를 위해 DC 션트에 쉽게 접근할 수 있습니다.

2. 특징

• 다중 모듈 소스 중첩 출력, 최대 15kA의 전류 출력을 지원합니다.

• 정확도: 클래스 0.01, 수업 0.02, 수업 0.05

• 일반적인 피크 안정성은 15ppm/h이고 분산 안정성은 6ppm/h입니다.

• 정밀 DC 전압계 내장, 전압 측정을 위해 디지털 멀티미터를 연결할 필요가 없습니다.

• 24시간 근무

• RS232 인터페이스

3. 응용

☆ 탐지 DC의 분로

TD2010 DC 고전류 표준 소스 DC 션트 감지

• 표준 소스 방법 교정 지원 DC 션트 테스트.

• 출력을 측정하기 위한 정밀 DC 전압계 내장 션트의 전압 값.

• 자동 테스트를 달성하기 위해 사용자의 자동화된 테스트 시스템(또는 맞춤형 소프트웨어)과의 도킹을 지원합니다.

☆ 전류 센서 감지

TD2010 DC 고전류 표준 소스 전류 센서 감지

• 표준 소스 방법은 전류 센서를 교정하고 측정하는 데 사용됩니다.

• 사용자는 다음을 수행할 수 있습니다. 선택하다 센서 테스트 픽스쳐 전원 공급 장치 및 보조 신호를 측정하기 위해 센서의.

• 자동 테스트를 달성하기 위해 사용자의 자동화된 테스트 시스템(또는 맞춤형 소프트웨어)과의 도킹을 지원합니다.

4. 특징

☆ 높은 안정성

TD2010 DC 고전류 표준 소스 높은 안정성

• 24 시간 일반적인 안정성: 0.003 % (클래스 0.01), 0.005% (클래스 0.02).

• 센서와 션트의 우수한 반복성과 일관성을 효과적으로 보장할 수 있습니다. 발각.

☆ 낮은 리플 함량

TD2010 DC 고전류 표준 소스 낮은 리플 콘텐츠

• 그만큼 계측기의 현재 리플 콘텐츠가 다음보다 작습니다. 0.5%, 어느 것이 할 수 있는가 효과적으로 소음 간섭을 줄이고 보장합니다. 테스트 결과의 정확성을 높이고 강한 리플로 인한 서지 전압이나 전류를 방지하여 안전성을 보장합니다. 장비 운영.

☆ 모듈소스 조합 출력

TD2010 DC 고전류 표준 소스 모듈 소스 조합 출력

• 악기 DC를 지원합니다 고전류 산출 여러 모듈 소스의 조합 모드에서 최대 15kA;

• 악기는 지원합니다 조정 다중 소스 출력, 전류 공유 계수를 개선하고 고전류 출력에서 안정성과 정확성을 보장합니다.

5. 사양

5.1 DC 고전류 표준 소스

범위	단기 안정성 (%/분)			측정 불확도(k=2). (ppmRD+ppmRG)①			최대 부하 전압 (V)
범위	0.05	클래스 0.02	클래스 0.01	클래스 0.05	클래스 0.02	클래스 0.01	최대 부하 전압 (V)
100A	0.01	0.005	0.003	400+100	150 + 50	60 + 40	3.5
200A	0.01	0.005	0.003	400+100	150 + 50	60 + 40	3.5
500A	0.01	0.005	0.003	400+100	150 + 50	60 + 40	3.5
┆	┆	┆	┆	┆	┆	┆	┆
15카	0.01	0.005	0.003	400+100	150 + 50	60 + 40	3.5
메모: (1) RD 읽기 값이고, RG 범위 값입니다. 아래와 동일합니다.

• 출력 범위: 10A~600A(확장 가능) N*600A), 7비트 디스플레이

• 섬도: 5ppm*RG, 리플 계수: <0.5% @ 5kHz 이하

• 정착 시간: 0.01% 정확도까지의 출력 시간은 3초 미만입니다.

• 보호 기능: 개방 회로 보호, 과부하 보호

5.2 DC 전압 측정

전압 범위	해결	측정 불확도(k=2). (ppm*RD+μV)			온도 계수 @ (15~30)°C (±ppm*RD/°C)
전압 범위	해결	클래스 0.05	클래스 0.02	클래스 0.01	클래스 0.05	클래스 0.02	클래스 0.01
1mV	1nV	150 + 1	80 + 0.5	70+ 0.5	< 30	< 15	< 15
10mV	10nV	150 + 3	80 + 1.5	70 + 1	< 10	< 5	< 5
100mV	100nV	150 + 10	80 + 5.0	70 + 3	< 10	< 5	< 5
1V	1μV	150 + 20	80 + 20	70 + 30	< 5	< 2	< 2
10V	10μV	150 + 100	80 + 50	70 + 300	< 5	< 2	< 2

• 측정 범위: ±(100μV~11V), 수동/자동 범위 전환

• 입력 저항: >1GΩ;입력 보호: ± 50Vpk, 연속.

5.3 센서 전원 공급 및 출력 측정(옵션).

센서 2차 신호 측정	전기전압 측정 범위	100m V, 1V, 10 V, 수동 또는 자동 변속
	전압 측정 범위	±(10mV~12V)
	전류 측정 범위	10mA, 1 00mA, 1A, 수동 또는 자동 변속
	전류 측정 범위	±(1mA~1.1A)
	측정 불확도(k=2)	0.002%RD + 0.003%RG
	자릿수를 표시합니다.	7자리 십진수
	온도계수	5ppm/°C @ (0°C~40°C)
센서 전원	전원 전압	DC±(5.0V~50.0V) a조절 가능
	최대 적재 용량	1A
	측정 불확도(k=2)	전압/전류: 0.2%, 힘: 0.5%.
	보호 기능	단락 보호, 과부하 보호, 과열 보호
	AC 전원 공급 장치(맞춤형)	AC 220V 전원 공급 장치 사용자의 필요에 따라 늘릴 수 있습니다.

6. 일반사양

전원공급장치		3상 5선, AC 38 0 V ± 38V, 50Hz±2Hz
최대 출력		N×4kVA(N 는 전류 출력 단위의 수입니다).
근무 환경		0°C ~ 50°C, (20% ~ 85%) R·H, 무응축
보관환경		-20°C ~ 70°C, <85% R·H, 비응축
준비 시간		2시간

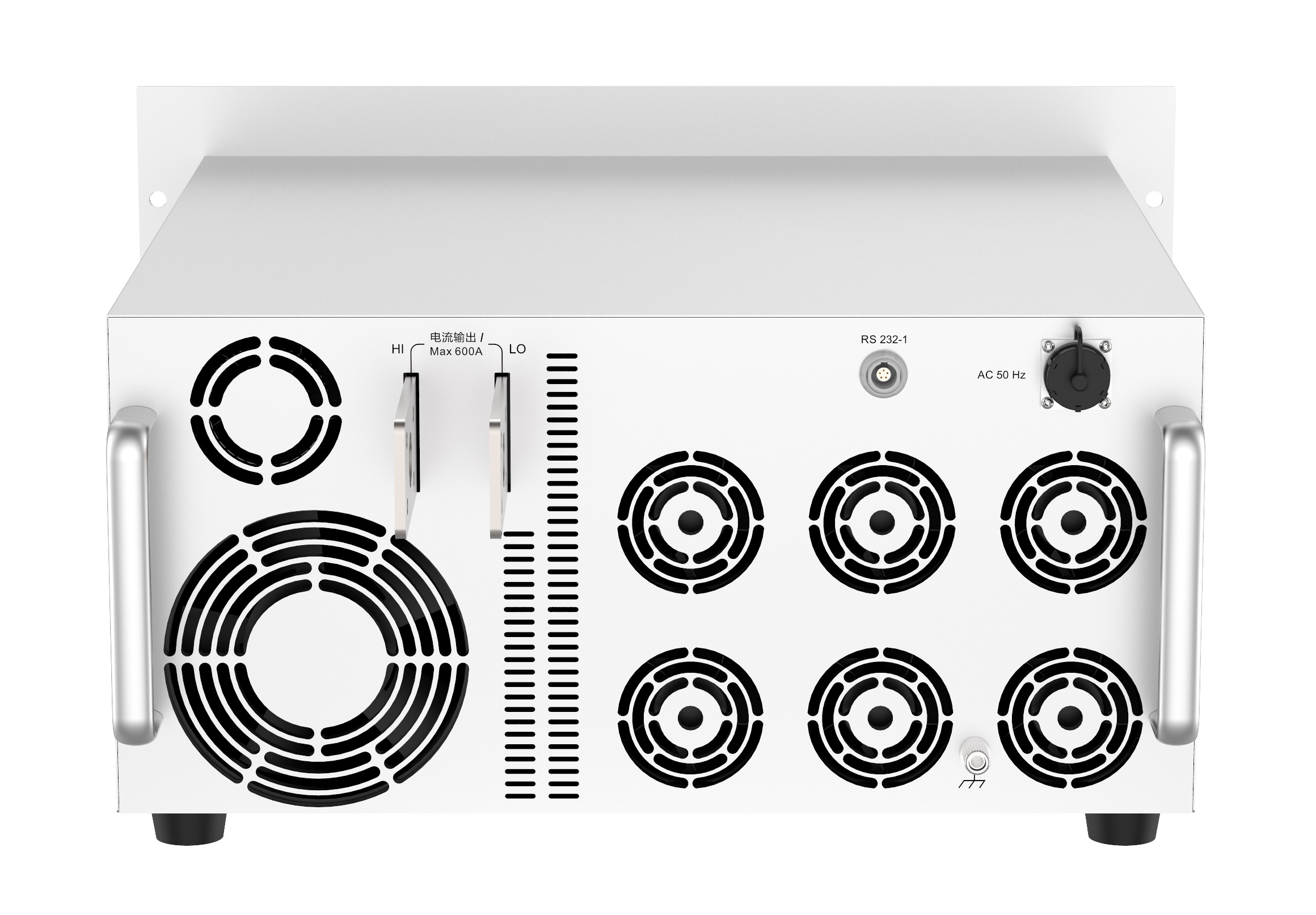

장치 크기	600A module	560 mm(폭) X 560 mm (D) X 1500mm(높이)
	5kA 모듈	1980mm(W)×756 mm (D) X 1700mm(높이)
	15카 module	5100 mm (여) 엑스 2400mm (D) (센서 테스트 장치 포함).
통신 인터페이스		RS232
