TD8160 단일 시트 비정질용 자기 특성 측정 시스템

TD8160여기 및 측정 호스트로 구성,단일 시트 테스터 및 컴퓨터 소프트웨어 등.그만큼찬성덕트 설계는 표준 IEC 60404-16-2018을 준수합니다.,GB/T 19346.3-2021.테스트 주파수는 45Hz ~ 65Hz(400Hz는 사용자 정의 가능)입니다.AC 자기 특성을 테스트하는 데 사용됩니다.~의무정형 또는n나노결정성 단일 시트.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TD8160
제품 브랜드：
TUNKIA

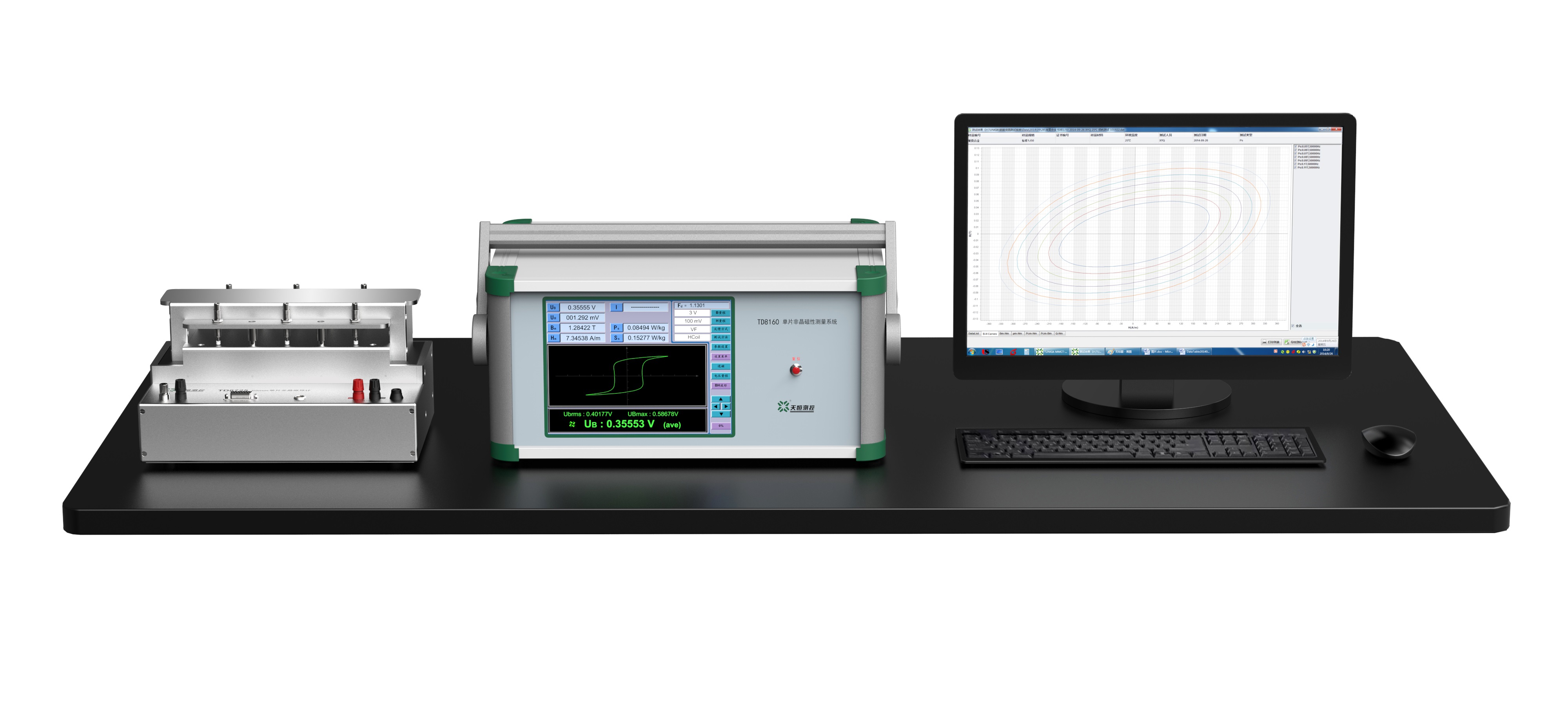

TD8160 자기특성 측정 시스템

단일 시트 비정질용

*위 사진은 참고용이며 실제 배송되는 경우도 있습니다.

1. 수mmary

TD8160 여기 및 측정 호스트로 구성, 단일 시트 테스터 및 컴퓨터 소프트웨어 등. 그만큼 찬성덕트 설계는 표준 IEC 60404-16-2018을 준수합니다., GB/T 19346.3-2021.45Hz ~ 65Hz의 테스트 주파수(400Hz는 사용자 정의 가능). AC 자기 특성을 테스트하는 데 사용됩니다. ~의 무정형 또는 n나노결정성 단일 시트.

2. 특징

l 전기적 매개변수 교정 기능

l Testing 모드: 설정 H 측정 B 또는 설정 B 측정 추신.

l T우수한 정확도와 반복성으로 전체 주파수 범위에서 측정합니다.

l A자동으로 테스트 w전문 소프트웨어입니다.

l 자기 매개변수 및 곡선을 자동으로 계산합니다.

l 완전한 곡선 그리기 및 데이터 관리 기능.

l 업그레이드 또는 유지 관리가 쉬운 모듈형 디자인.

l SST는 이중 요크 구조로 설계되었습니다.

l VSST의 다양한 모델은 선택 사항입니다. specimen 너비.

3. 응용

4. 자기 매개변수 사양

Hm	오전 1시/분～200A/분 [1]
Jm	10mT～1.7T [2]
Bm	10mT～1.7T [2]
빈도	40Hz...65Hz(사용자 정의 가능)
메모	[1] H최대 SST에 따라 다름. [2] Jm,비m 재료의 특성에 따라 다릅니다.

일반적인 테스트 포인트		불확실성 ( k = 2 )	반복성
Ps	P1.0 [4]	3.0%	1.0%
	P1.3	3.0%	1.0%
	P1.4	3.0%	1.0%
	P1.5	3.0%	1.0%
Bm	B25 [5]	1.0%	0.3%
	B50	1.0%	0.3%
	B80	1.0%	0.3%

• 티:( 23 ± 5 )℃,F:50Hz / 60Hz

• 테스트 전 30분 이상 워밍업하고 자기를 제거합니다. specimen.

• P레이스 specimen t에서그 SST，그리고 움직이지 마세요. 테10번 동안,

• 10개의 측정 결과의 최대값 또는 최소값b평균값을 구하여 평균값으로 나눈 값 중 최대값이 반복성을 나타냅니다.

• 메모④: 피1.0 B=1.0T일 때 특정 총 손실 값을 나타냅니다.

• 메모⑤: ㄴ25 H=25 A/m일 때 자속 밀도 값을 나타냅니다.

• 자기장 H가 25A/m일 때의 자속 밀도 값 등입니다.

5. 낱장 테스터(옵션)


• VSST의 다양한 모델은 선택 사항입니다. specimen 너비. • SST는 이중 요크 구조로 설계되었습니다. • 이중 요크는 요크의 자기를 제거하고 손실을 테스트하는 데 사용됩니다. • 단일 요크는 단일 시트 비정질을 측정하는 데 사용됩니다. 이는 응력에 의한 재료의 자기 특성 저하를 방지하기 위한 것입니다. specimen 멍에의 무게 때문에. • SST에는 프레임, 1차 권선, 2차 권선, 감자 코일 및 H 코일이 포함됩니다. • 자기장 측정: 전류 측정(MC 방식) 및 자기장 코일 방식(H-코일 방식)과 호환됩니다.
단일 시트 테스터의 기술 사양
모델	S표본 치수	S표본 두께
TD8160-SST-310	W (100~300 ) mm×L (280~320 ) mm	10μm~500μm
TD8160-SST-220	W (100~215 ) mm×L (280~320 ) mm	10μm~500μm
TD8160-SST-150	W (60~145 ) mm×L (280~320 ) mm	10μm~500μm
TD8160-SST-65	W (30~60 ) mm×L (280~320 ) mm	10μm~500μm
TD8160-SST-35	W (10~30 ) mm×L (280~320 ) mm	10μm~500μm
