소개

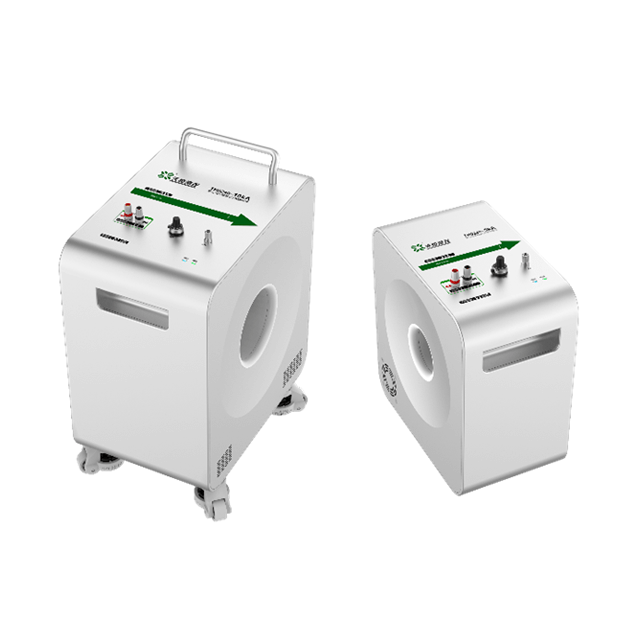

일련의 I/V 고-고정 AC/DC 전류 전송 표준 인 TH0240은 정확도에 따라 A, B, C, D 4 버전으로 나뉩니다.
TH0230은 DC, 10Hz ~ 5kHz 주파수 범위 (3DB 신호 대역폭 ≥100kHz)에서 작동하여 200a ~ 10ka 공칭 전류를 1V 소형 전압으로 변환 할 수 있습니다.
최상의 DC 비율 측정 정확도 : 5 ppm (TH0240D), 최상의 AC 비율 측정 정확도 : 100 ppm (TH0240D), 양수 및 음의 전류 측정을 지원합니다.
DC 전류 멀티 랩 제로 조정 전위차계 및 잠금 장치, 1 차 입력 및 2 차 출력은 우수한 전기 분리, 높은 공통 모드 거부 비율 (CMRR)을 갖습니다.
l 스레딩 구조와 함께 큰 전류 루프에 연결하는 것이 편리합니다. 2 차 출력에는 고전당 전류 측정을 달성하기 위해 고정밀 전압계가 장착 될 수 있습니다.
AC-DC 고전류 소스/미터 (예 : 클램프 미터의 교정기), 전류 센서/변압기, 전기 용접기, 마이크로 Ohmmeter 및 전류를 측정 해야하는 기타 경우의 교정에 적합합니다.

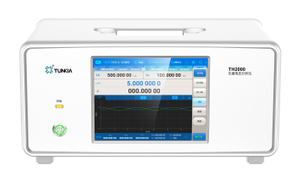

TH0230은 광대역 AC/DC V/V 전압 분배기, 이중 채널 전압 벡터 분석기와 함께 사용하여 고정밀 AC/DC 전력/에너지 측정 시스템을 설정할 수 있습니다.
