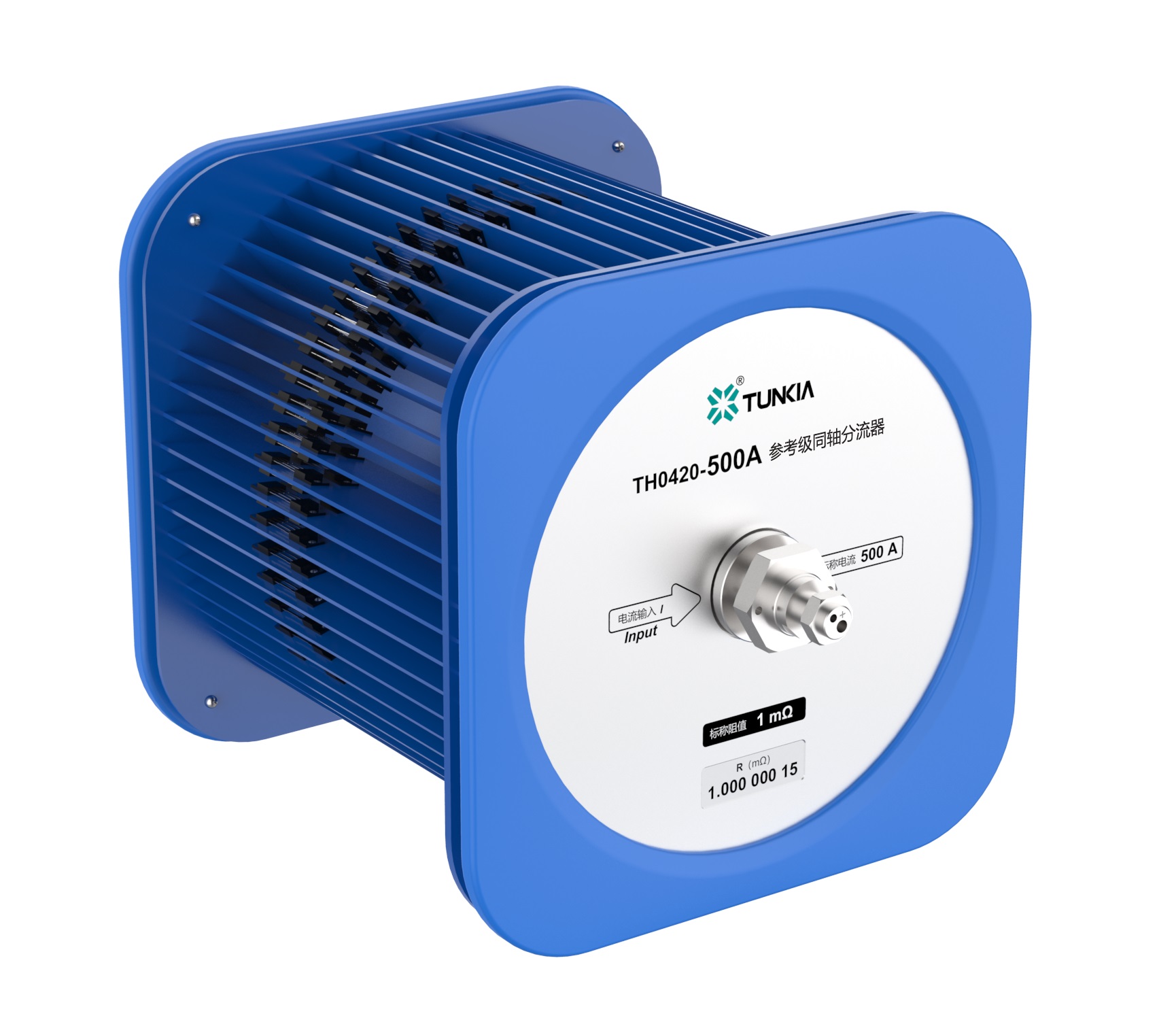

TH0420 기준 동축 전류 션트

TH0420초저전력 계수를 갖춘 정밀 동축 션트입니다.각 세트에는 총 10개의 서로 다른 전류 범위 사양이 포함되어 있으며 공칭 전류를 다음에서 변환할 수 있습니다.0.1A ~ 100A공칭 전압 출력1V 또는 0.5V.
TH0420에는매우 낮은 전력 계수, 예를 들어 TH0420-100A는 100W 전력 조건에서도 전력 계수가 10PPM을 넘지 않아 광범위한 AC 및 DC 전류 빠른 측정에 매우 적합합니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TH0420
제품 브랜드：
TUNKIA

TH0420 기준 동축 전류 션트

1. 요약

TH0420은 초저전력 계수를 갖춘 정밀 동축 션트입니다.각 세트에는 총 10개의 서로 다른 전류 범위 사양이 포함되어 있으며 100mA~100A의 공칭 전류를 1V 또는 0.5V의 공칭 전압 출력으로 변환할 수 있습니다.

TH0420은 100W 전력 조건에서도 TH0420-100A와 같이 전력 계수가 매우 낮으며 전력 계수는 10PPM을 넘지 않아 광범위한 AC 및 DC 전류 빠른 측정에 매우 적합합니다..

2. 특징

• 작동 주파수: DC ~ 100kHz

• 공칭 입력 전류: 0.1A ~ 100A(더 넓은 범위를 맞춤 설정할 수 있음)

• 공칭 출력 전압은 1V 또는 0.5V입니다.

• 연간 변화: 일반적인 값은 5ppm, 최대값은 16ppm입니다.

• 초저역률

• 순간 전류 충격을 견딜 수 있음t

3. 응용

☆ 폭넓은 주파수 전류 측정 시스템 구축

TH0420 넓은 주파수 전류 측정 시스템 구축

고주파 V/V 변환 표준 및 TH2000 벡터 전압 분석기를 갖춘 광대역 전력/에너지 정밀 측정 시스템을 설정하고, 광대역 전력/에너지 신호를 측정하고, 광대역 전원, 광대역 전력계, 전력 분석기 및 기타 장비를 교정합니다.

☆ 광대역 전력/에너지 정밀 측정 시스템 구축

TH0420 넓은 주파수 전력/에너지 정밀 측정 시스템 구축

☆ 광대역 변압기/센서 교정 시스템 구축

TH0420 폭넓은 주파수 변압기/센서 교정 시스템 구축

광대역 정전류 소스와 광대역 센서 테스터(예: TH2000 벡터 전압 분석기)를 사용하여 광대역 변압기/센서 측정 시스템을 설정하여 공칭 전류가 500A 이하인 테스트된 변압기 또는 센서를 교정합니다.

☆ 광대역 변압기/센서 교정 시스템 구축

TH0420 폭넓은 주파수 변압기/센서 교정 시스템 구축

공칭 전류가 500A 이상인 변압기/센서의 교정을 위해 TH0420을 검사 장비의 표준 및 2차 신호 I/V 변환기로 사용하고 광대역 상수로 광대역 변압기/센서 측정 시스템을 구축합니다. 전류 소스 및 광대역 센서 테스터(예: TH2000 벡터 전압 분석기).

4. 사양

4.1 저항 사양

사양	공칭 저항(Ω)	초기 편차^[1] (±μΩ/Ω) @ (23±1)°C	연간 안정 ( ±μΩ/Ω )	온도계수(ppm/K)	역률^[2] (±ppm/정격전력)
TH0420-0.1A	10	30	12	2.0	1
TH0420-0.2A	5	30	12	2.0	1
TH0420-0.5A	2	30	12	2.0	2
TH0420-1A	1	30	12	2.0	3
TH0420-2A	0.5	30	12	2.5	5
TH0420-5A	0.2	30	12	2.5	5
TH0420-10A	0.1	30	12	2.5	5
TH0420-20A	0.05	30	12	2.5	8
TH0420-50A	0.02	30	12	3.0	10
TH0420-100A	0.01	30	12	3.0	10
참고 [1]: 초기 편차는 DC 조건에서 저항의 최대 오프셋이며 일반적으로 제조업체가 보증하는 값입니다.20μΩ/Ω 등 사용자 요구 사항에 따라 더 높은 정밀도를 맞춤 설정할 수 있습니다. 참고 [2]: 동축 션트를 사용하여 DCI를 측정하는 경우 저항 자체의 열로 인해 다양한 입력 전류에서 저항 값이 변경되어 오류가 발생합니다.계산식은 다음과 같습니다. γ= 전력 계수 × [1-(전류 측정값/공칭 전류 값)^2]

4.2 전류 측정

사양	공칭 입력 전류( A )	공칭 출력 전류(V)	AC/DC 차이[삼] ( k=2,±ppm )
			53Hz	1kHz		10kHz		100kHz
TH0420-0.1A	0.1	1	20		25		25	25
TH0420-0.2A	0.2	1	20		25		25	25
TH0420-0.5A	0.5	1	20		25		25	25
TH0420-1A	1	1	20		25		25	30
TH0420-2A	2	1	20		30		35	50
TH0420-5A	5	1	20		30		50	80
TH0420-10A	10	1	20		30		50	100
TH0420-20A	20	1	20		30		50	100
TH0420-50A	50	1	30		50		80	150
TH0420-100A	100	1	30		50		100	200
참고 [3]: AC 전류의 측정값은 다음 공식에 따라 계산되어야 하며 AC와 DC의 차이 단위는ppm입니다. Ac 전류 측정값 =(전압 측정값/교정 저항값)×(1+ AC-DC 차이/(1 000 000))

사양	최대 전류(A)	순간 전류 (5초 미만)	사양	최대 작동 전류( A )	순간 전류 (5초 미만)
TH0420-0.1A	0.2A	1.5A	TH0420-5A	5.5A	20A
TH0420-0.2A	0.5A	2A	TH0420-10A	11A	30A
TH0420-0.5A	1A	3A	TH0420-20A	22A	50A
TH0420-1A	1.5A	4A	TH0420-50A	55A	100A
TH0420-2A	2.5A	6A	TH0420-100A	110A	200A

4.3 상변위

사양	위상 변위( k=2, ±μrad )
사양	53Hz	400Hz	1kHz	10kHz	50kHz	100kHz
TH0420-0.1A	5	5	10	30	150	300
TH0420-0.2A	5	5	10	30	150	300
TH0420-0.5A	5	5	10	30	150	300
TH0420-1A	5	5	10	30	150	300
TH0420-2A	10	10	15	50	300	600
TH0420-5A	10	15	25	100	500	1200
TH0420-10A	10	20	40	150	800	1600
TH0420-20A	10	25	50	200	1000	2000
TH0420-50A	10	30	65	300	1500	3000
TH0420-100A	20	40	80	400	2000	4000

5. 일반사양

전원공급장치

——

온도 성능

작동 온도: 13°C ~ 33°C;

교정 온도: 18°C~28°C;

보관 온도: 5°C ~ 45°C

참고: 열악한 온도 환경에 보관하면 저항 값이 변경될 수 있습니다. 임시적으로 다음 30일 이내에 원래 저항 값으로 복원됩니다.

습도 성능

작동 습도: < 50% RH

보관습도 :(15%~80%) R·H, 결로 현상이 없을 것

6. 주문정보

	사양	공칭 전류
	TH0420-0.1A	0.1A
	TH0420-0.2A	0.2A
	TH0420-0.5A	0.5A
	TH0420-1A	1A
	TH0420-2A	2A
	TH0420-5A	5A
	TH0420-10A	10A
	TH0420-20A	20A
	TH0420-50A	50A
	TH0420-100A	100A
