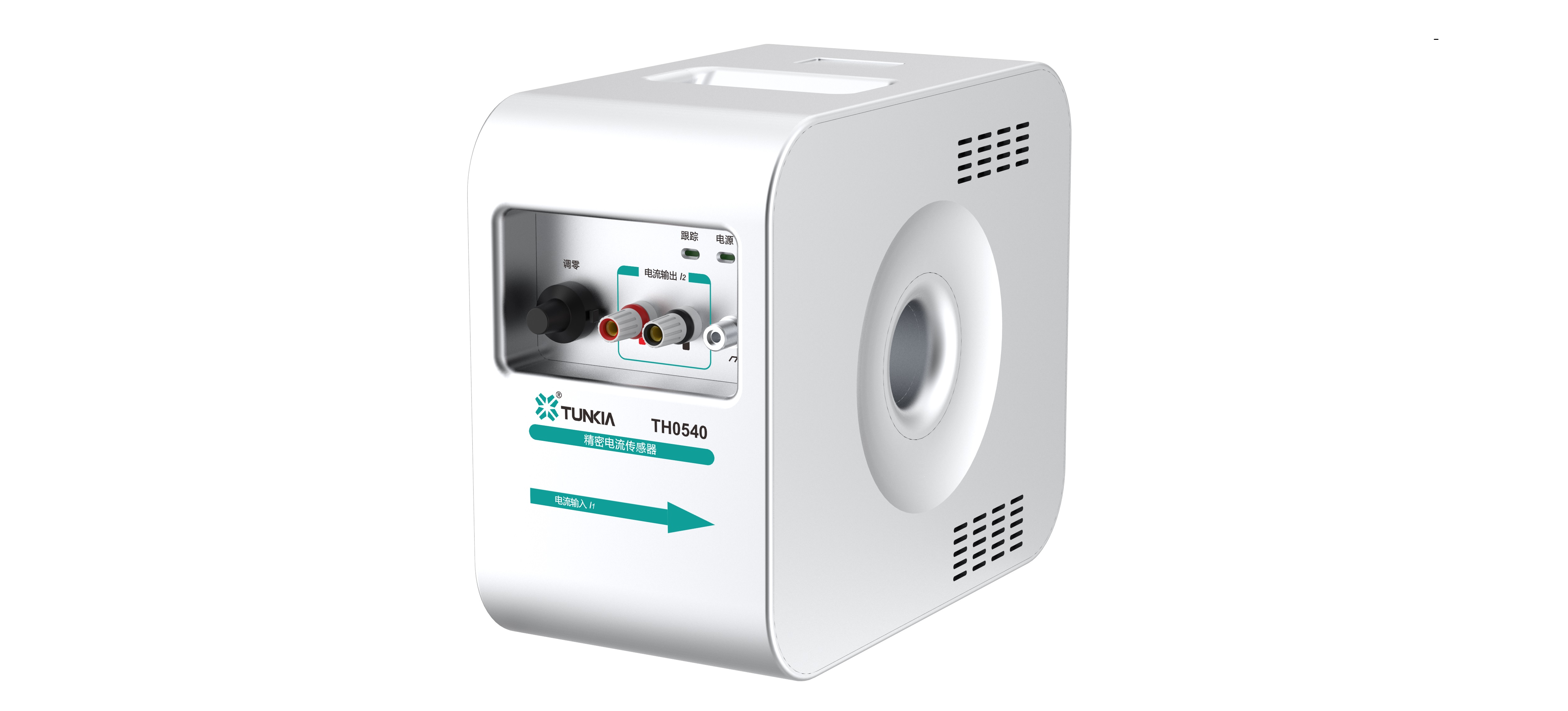

TH0540 정밀 전류 변환기

TH0540의 시리즈이다I/I 유형 정밀 AC/DC 전류 변환기.이 변환기는 특수 액세서리입니다.TD1300, TD1310, TH1300, TH0560, TK6500그리고 실현하기 위한 다른 도구들AC/DC 전류 측정.
가용성 상태:
수량：
귀하의 메시지 바구니에 담기

  • TH0540

  • TUNKIA

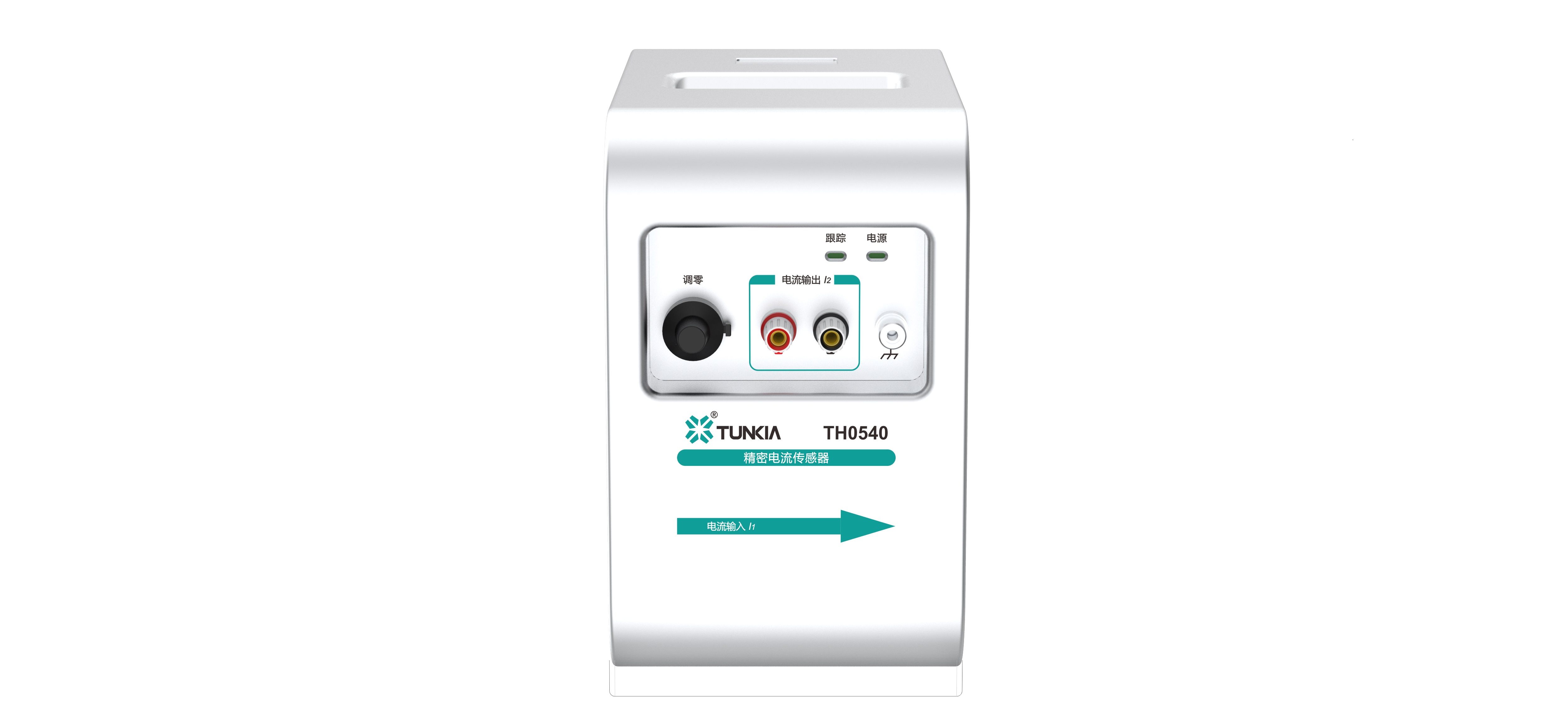

TH0540 정밀 전류 변환기

TH0540 정밀 전류 변환기

1. 요약

TH0540 I/I 유형 정밀 AC/DC 전류 변환기 시리즈입니다.이 변환기는 AC/DC 전류 측정을 실현하기 위한 TD1300, TD1310, TH1300, TH0560, TK6500 및 기타 장비용 특수 액세서리입니다.


2. 특징

• 각각 코어 연결 유형과 직접 연결 유형을 통해 두 가지 현재 액세스 모드를 지원합니다.

        직결형 공칭 입력 전류: 1A...1kA.

        코어 유형 공칭 입력 전류를 통해: 200A... 2kA.

• 둘 다 순방향 및 역방향 전류 입력을 지원합니다.

• DC 최적 변환 비율의 불확실성은 5ppm에 이릅니다.

• AC 최적 변환 비율의 불확실성은 200ppm@53Hz에 이릅니다.


3. 응용

• 정밀 AC/DC 대전류 측정

• AC/DC 고전류 소스/미터 교정

• 정밀 전류 센서 및 DC 션트 교정

• 고정밀 전압을 이용한 AC/DC 전력/전력량 측정 시스템 구축 변환기


☆ 코어형 전류 측정을 통해

TH0540 코어형 전류 측정을 통한 정밀 전류 변환기


☆ 직결형 전류 측정

TH0540 정밀 전류 변환기 직결형 전류 측정

4. 사양

4.1 TH0540-D 유형 ( 직접 연결됨 유형)

모델

주요한

시험

전류(A)

중고등 학년

출력 전류

(ㅏ)

정확성 다른 주파수에서

(k=2,ppm)

DC

45≤F≤200

200

1천

TH0540-D-1A

1

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-2A

2

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-5A

5

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-10A

10

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-20A

20

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-50A

50

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-100A

100

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-200A

200

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-500A

500

0.2 / 0.5 / 1

5

200

500

1000

TH0540-D-1kA

1K

0.2 / 0.5 / 1

8

200

500

1000

• 전류 측정 범위: (0~120%) * FS, 순방향 및 역방향 전류 측정 지원


4.2 TH0540-T형(스루코어형)

모델

1차 시험

전류(A)

2차 출력 전류

(ㅏ)

정확성 다른 주파수에서

(k=2,ppm)

DC

45≤F≤200

200

1천

TH0540-T-200A

200

0.1 / 0.2 / 0.5 / 1

10

200

500

1000

TH0540-T-500A

500

0.1 / 0.2 / 0.5 / 1

5

200

500

1000

TH0540-T-1kA

1K

0.2 / 0.5 / 1

5

200

500

1000

TH0540-T-2kA

2천

0.5 / 1

10

200

500

1000

• 전류 측정 범위: (0~120%) * FS, 순방향 및 역방향 전류 측정 지원


4.2 일반 사양

전원공급장치

DC±15V,Lemo 인터페이스

단열성능

50Hz, 1분, 2kV

온도 성능

작동 온도 : -20℃~55℃；

보관 온도 : -20℃~70℃

습도 성능

작동 습도: 50% R·H, 비응축;

보관 습도:<95%R·H, 비응결.


모델

길이(mm)

깊이(mm)

높이(mm)

Ppen 창 직경(mm)

체중(kg)

TH0540-D-1A

130

250

215

——

6

TH0540-D-2A

130

250

215

——

6

TH0540-D-5A

130

250

215

——

6

TH0540-D-10A

130

250

215

——

6

TH0540-D-20A

130

250

215

——

6

TH0540-D-50A

130

250

215

——

6

TH0540D-100A

130

250

215

——

6

TH0540-D-200A

130

250

215

——

6

TH0540-D-500A

130

250

215

——

6

TH0540-D-1kA

130

250

215

——

6

TH0540-T-200A

147

177

74

40

2

TH0540-T-500A

147

177

74

40

2

TH0540-T-1kA

172

222

76

54

3

TH0540-T-2kA

172

222

76

54

3

비고: 제품은 업그레이드 및 개정될 수 있으며 구체적인 크기와 무게는 최신 제품에 따라 달라집니다.


6. 주문정보

TH0540 정밀 전류 변환기 주문 정보



download TH0540 정밀 전류 변환기.pdf

에:
아래:
정밀 전류 변환기 I/I 전류 변환기 I/I 전류 센서 ac dc 전류 센서 ac dc 전류 변환기 변류기 센서 1A 2A 5A 10A 20A 50A 전류 센서 100A 200A 500A 1kA 2kA 전류 센서

관련 상품

TD1300 고정밀 DC 표준 미터
TD1300 고정밀 DC 표준 미터
TH0500 정밀 변류기
TH0500 정밀 변류기

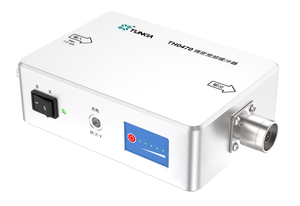

TH0470 정밀 광대역 버퍼
