• 직류 측정: 한 쌍의 빠른 연결 단자를 사용하여 직접 측정 10μ A ~ 120A (DC)；10μA ~ 80 A (AC) 광범위한 DC 전류.

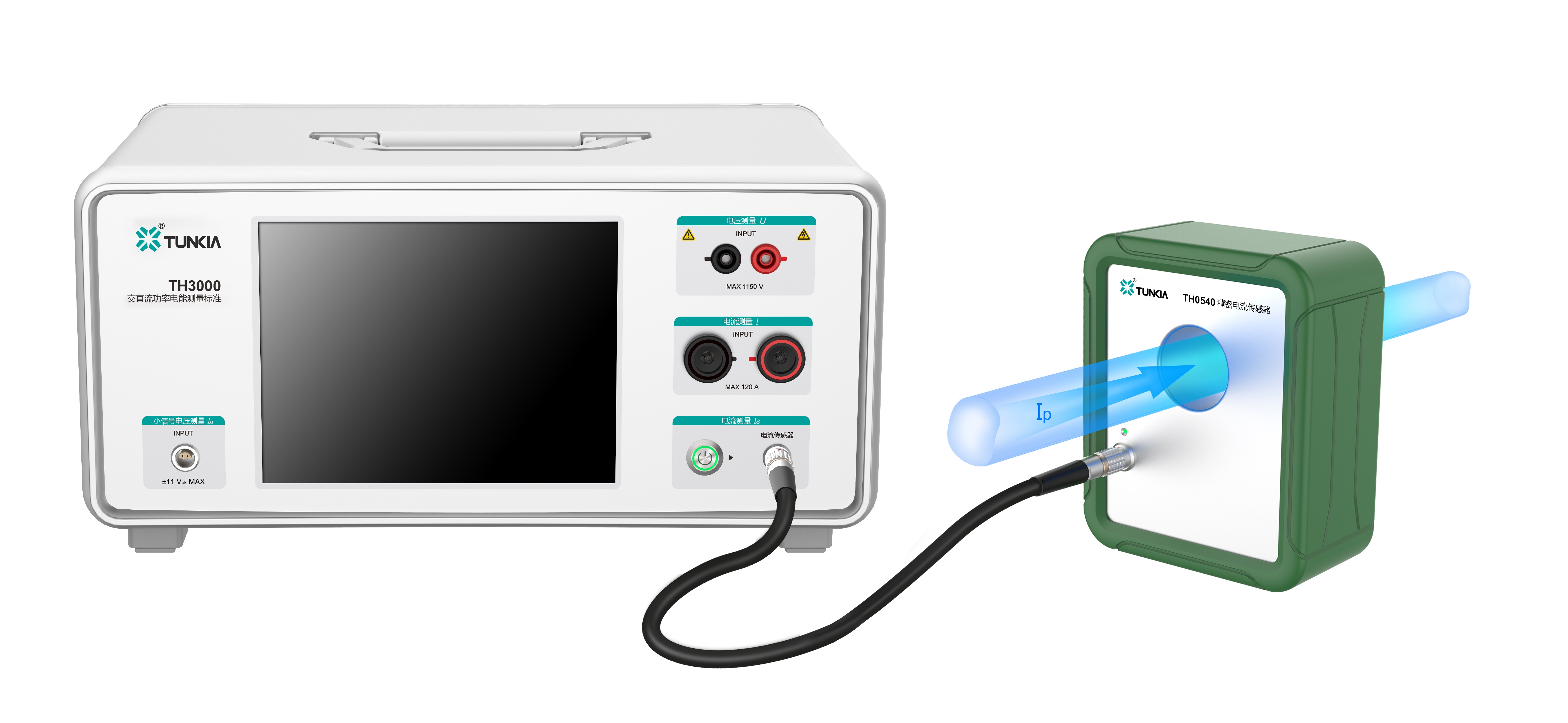

• 전류 변환 측정: 이 장비에는 센서에 전원을 공급하고 동시에 2차 신호를 측정할 수 있는 센서별 측정 인터페이스가 장착되어 있으며 정밀 전류 센서(예: TH0540)에 연결하여 전류 범위를 500까지 확장할 수 있습니다. A, 1 kA 이상, 계측기에서 전류 센서의 비율을 설정하여 측정된 센서의 1차 전류 크기를 직접 표시합니다.

• 장비는 DC, AC 및 DC+AC 측정 모드, AC 기본 주파수: 40Hz ~ 1kHz를 지원합니다.

• 전압이나 전류를 측정할 때 왜곡 및 리플 측정을 동시에 완료할 수 있으며 최대 측정 DC 리플의 대역폭은 5입니다. kHz, AC는 2~63차 고조파 측정을 지원합니다.

• DC+AC 측정 기능은 다음에 매우 적합합니다. 리플 또는 고조파 출력이 있는 에너지 미터 검증 장치를 감지합니다.

• 지원하다 0.1m V ~ 12V (DC); 2m V ~ 10.2V(AC) 초저 열전위 단자와 테스트 와이어를 갖춘 소신호 전압 측정으로 측정 정확도 및 최대 150V의 과부하 신호 견딜 수 있음pk 많으면.

• 애플리케이션 시나리오 1: 안정적인 고전류 소스와 정밀 전류 센서를 사용하여 션트 또는 기타 I/V 변환기를 교정하는 데 사용할 수 있습니다.

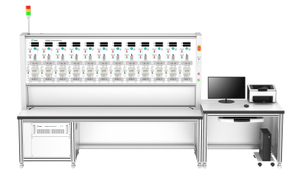

• 애플리케이션 시나리오 2: 자체 정밀 전압 측정 기능을 통해 간접 액세스 DC 에너지 미터 검증 장치를 평가하는 데 사용할 수 있습니다.

• 계측기에는 전력 계산 기능이 있으며 사용자는 전압 분배기, 션트, 변압기, 센서 및 기타 범위 확장기를 연결할 수 있으며 스케일 k 및 오프셋 b를 설정하고 확장기의 2차 출력 신호 x를 측정할 수 있습니다. 측정한 후 함수 f(x) = kx + b.

S/N

기능

DC 리플 테스트 기능으로 1Hz ~ 5kHz 범위의 리플 함량을 측정할 수 있습니다.

리플 파형을 실시간으로 표시할 수 있으며 리플의 RMS(실효값) 값과 PP(피크 대 피크 값)를 측정할 수 있습니다.

AC 전력 측정에는 테스트 중인 AC 신호의 파형을 실시간으로 표시할 수 있는 오실로스코프 기능도 있습니다.

두 가지 유형의 고조파 왜곡 계산: THD/T(전파에 상대적인 고조파)) 및 THD/F (상대 고조파 기본파).

각 상 전압 또는 전류의 2차 ~ 63차 고조파의 진폭(RMS), 함량(%) 및 위상을 실시간으로 분석할 수 있습니다.

각 고조파(100% 기본)의 스펙트럼을 히스토그램 형태로 시각화합니다.

S/N

기능

데이터 통계 분석: 측정된 전력의 최대값(Max), 최소값(min), 피크-피크(PP), 평균값(AVG), 표준편차(S.dev), 발산(Div) 등을 계산합니다.

전력 추세 테스트: 테스트 주기 동안 실시간으로 시간에 따른 전력 곡선을 표시합니다.

정규 분포 히스토그램: a의 분포를 표시합니다.테스트 기간 동안 계산되는 전기량.

DC

40Hz≤F≤200Hz

200Hz

온도 계수(°C)

@(15 ~ 30)°C

100mV

10nV

20 + 2m

80 + 40

100 + 50

0.2

300mV

10nV

12 + 15

80 + 40

100 + 50

0.2

1V

0.1μV

12 + 8

80 + 40

100 + 50

0.1

3V

0.1μV

12 + 8

80 + 40

100 + 50

0.1

10V

1μV

12 + 8

80 + 40

100 + 50

0.1

30V

1μV

12 + 8

80 + 40

100 + 50

0.1

100V

10μV

12 + 8

80 + 40

100 + 50

0.1

300V

10μV

12 + 8

80 + 40

100 + 50

0.1

1000V

0.1mV

12 + 8

80 + 40

100 + 50

0.1

메모: [1] RD는 판독 값이고 RG는 범위 값입니다.

DC

40Hz≤F≤200Hz

200Hz

온도계수(/°C)

@ (15 ~ 30)°C

100μA

10파

30 + 3nA

150 + 50

200 + 50

0.1

300μA

10파

30 + 10nA

150 + 50

200 + 50

0.1

1mA

0.1nA

20 + 10

100 + 50

150 + 50

0.1

3mA

0.1nA

20 + 10

100 + 50

150 + 50

0.1

10mA

1nA

20 + 10

100 + 50

150 + 50

0.1

30mA

1nA

20 + 10

100 + 50

150 + 50

0.1

100mA

10nA

20 + 10

100 + 50

150 + 50

0.1

300mA

10nA

20 + 10

100 + 50

150 + 50

0.1

1A

0.1μA

20 + 10

100 + 50

150 + 50

0.1

3A

0.1μA

20 + 10

100 + 50

150 + 50

0.1

10A

1μA

20 + 10

100 + 50

150 + 50

0.1

30A

1μA

20 + 10

100 + 50

150 + 50

0.1

100A

10μA

20 + 10

100 + 50

150 + 50

0.1

200A [2]

10μA

30 + 10

150 + 50

200 + 50

0.1

500A [2]

10μA

30 + 10

150 + 50

200 + 50

0.1

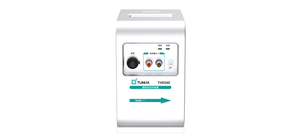

참고 [2]: 200A 및 500A 범위 전류는 옵션이며, 범위 확장을 위해서는 TH0540과 같은 옵션 전류 센서를 사용해야 합니다.

DC

40Hz≤F≤200Hz

200Hz

온도계수(/°C)

@ (15 ~ 30)°C

1mV

0.1nV

50 + 0.3μV

-

-

0.5

5mH

0.1nV

50 + 0.5μV

-

-

0.5

20mV

1nV

50 + 0.6μV

100 + 3.0μV

120 + 4.0μV

0.5

100mV

10nV

40 + 15

80 + 40

100 + 50

0.2

500mV

10nV

40 + 15

80 + 40

100 + 50

0.2

2V

0.1mV

30 + 10

80 + 40

100 + 50

0.1

10V

1mV

30 + 10

80 + 40

100 + 50

0.1

측정 불확실성

DC 전압 불확실성 + DC 전류 불확실성

AC 전원 / 전기 에너지

측정 범위

AC 전압과 AC 전류의 조합

측정 불확실성

AC 전압 불확실성 + AC 전류 불확실성, |PF|=1

전기 에너지 펄스

표준 에너지 펄스 입력

측정 대상 에너지의 광전 펄스를 직접 수신할 수 있습니다.

표준 에너지 펄스 출력

신호 진폭은 TTL 레벨에서 5V입니다.

FH=120 kHz ×전력값±전압 범위값±전류 범위값

FL=120kHz × 전력 값 ¼ 전압 범위 값 ¼ 전류 범위 값 ¼ 10000

전기 에너지 오류 표시

0.00001% 분해능의 자동 디스플레이, 8비트 디스플레이

준비 시간

30 분

온도 성능

작동 온도: 15°C ~ 35°C;보관 온도: -10°C ~ 50°C

습도 성능

작동 습도: < 80% @ 30°C, < 70% @ 40°C, < 40% @ 50°C

보관 습도: (20% ~ 80%) R·H, 결로 없음

고도

< 3000m

품질

대략.11kg

통신 인터페이스

RS232

크기

400mm(W) × 302mm(D) × 206mm(H)
