TY1100 경자성재료 자기특성 측정 시스템

TY1100 경자성재료 자기특성 측정 시스템디자인은 표준 IEC 60404-5, GB/T 3217-2013을 준수합니다.여기 및 측정 호스트로 구성됩니다.,전자석, 자기 측정 센서, 컴퓨터 소프트웨어 등.다양한 유형의 경자성 재료의 자기 특성을 측정하고 히스테리시스 루프 및 곡선을 그리는 데 적합합니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
TY1100
제품 브랜드：
TUNKIA

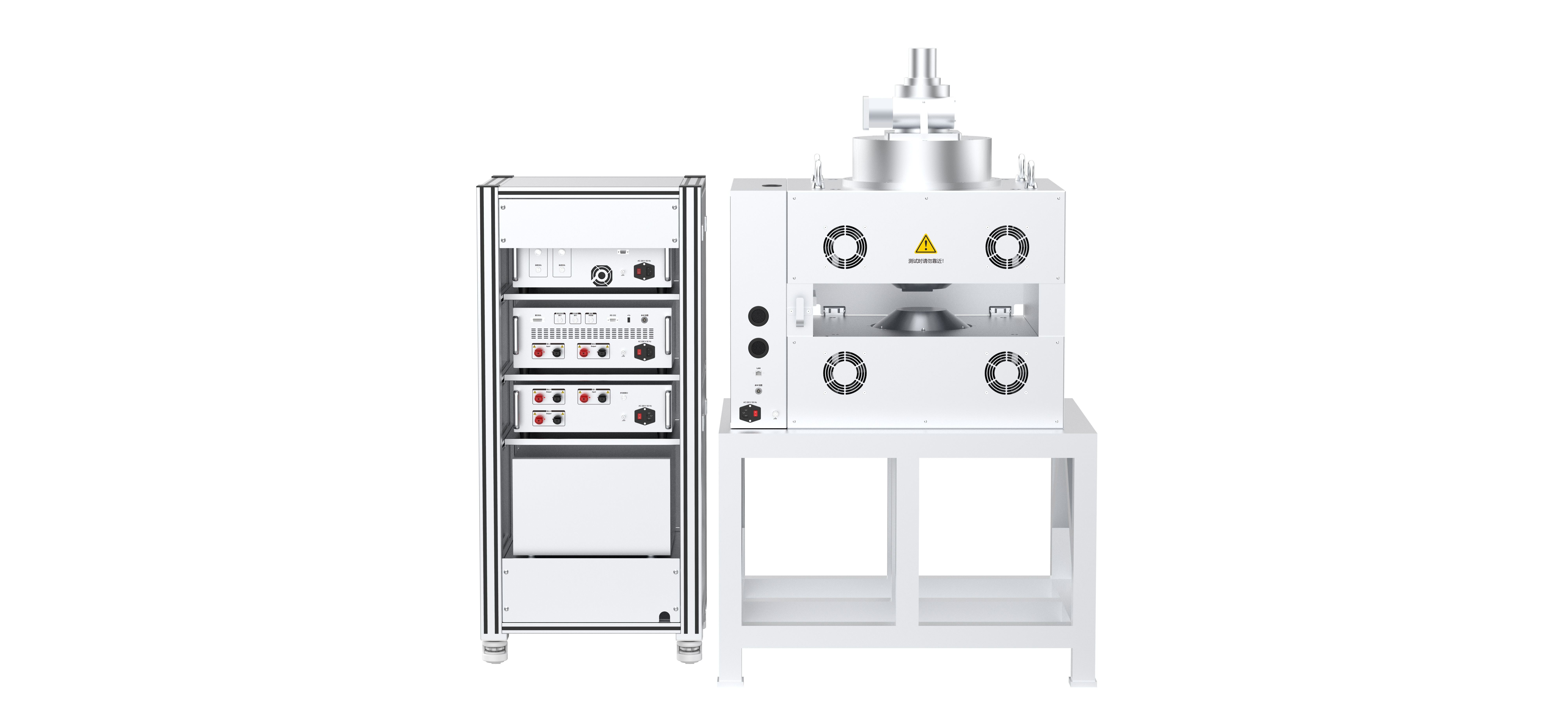

TY1100 경자성재료의 자기특성 측정 시스템

*위 사진은 참고용이며 실제 배송되는 경우도 있습니다.

1. 요약

TY1100 디자인은 표준 IEC 60404-5, GB/T 3217-2013을 준수합니다.여기 및 측정 호스트로 구성됩니다., 전자석, 자기 측정 센서, 컴퓨터 소프트웨어 등. 다양한 유형의 자기 특성을 측정하는 데 적합합니다. 단단한 자성 재료와 히스테리시스 루프 및 곡선 그리기.

2. 특징

• 전기적 매개변수 교정 기능.

• 시편의 진폭 감자기를 천천히 줄입니다.

• 플럭스 미터의 제로 드리프트：<1 μWb/분.

• 홀 프로브의 비선형 오류가 낮습니다.

• 지속적으로 조정 가능한 양극 자화 전류 소스.

• U측정할 자속계와 코일 B orJ.

• U그래요 자력계 및 홀 프로브 또는 플럭스 미터 및 코일 또는 H를 측정합니다.

• A자동 보상 그만큼 소프트웨어에 의한 J-코일의 잔여 면적 회전.

• 다양한 유형의 코일 또는 프로브는 선택 사항입니다.

• 코이ㅋㅋㅋ 표본 크기에 따라 맞춤 설정할 수 있습니다.

• H엄마x 280mm의 전자석은 최대 3.2T입니다.

• H엄마x 250mm의 전자석은 최대 3.0T입니다.

• 일반적인 단일 측정 시간은 30초입니다.

• C컴퓨터로 제어되는 자동 측정.

• 자동은 자기 매개변수와 곡선을 계산합니다.

• 업그레이드 또는 유지 관리가 쉬운 모듈형 디자인.

• SPecimen 가열 장치는 선택 과목.

• E전자석 재치h 극 자동 리프팅 선택 사항입니다.

3. 응용

경자성 재료 응용 분야를 위한 TY1100 자기 특성 측정 시스템

4. 자극 및 측정

자화 C현재	출력 범위	0～± 60A
	최대.힘	15kVA(피크)
	보호 기능	과전압, 과전류, 과부하, 과열
테슬라 미터	범위	0～4000mT [1]
	불확실성（k=2）	2500mT 이내에서 0.5%*RG [2]
	특성	홀 프로브 비선형 보정 기능
플럭스 미터	B 플럭스 미터 범위	0～20mWb
	H 플럭스 미터 범위	0～40mWb
	최소해결	0.1μWb
	제로 드리프트	≤ ± 1 μWb/분, 자동 영점 조정
N메모:[1] 교정은 최대 2500mT까지만 적용됩니다.[2] RG 은 범위 가치.

5. 재현성

M자기 매개변수s	일반적인 값	보장된 가치 (알니코)	보증가치(Ferrite, Fe-Cr-Co, 희토류자석)
Br	0.3%	1.0%	2.0%
HCB	0.3%	1.0%	2.0%
HCJ	0.3%	1.0%	2.0%
(BH)최대	0.3%	1.5%	3.0%

• 테스트 온도: 23℃± 5℃.

• 견본 크기는 엄격히의 필요조건을 따라야 합니다 IEC 60404-5.

6. 일반 기술 사양

전원공급장치

삼상 5선식 시스템

위상 전압: 220V, 라인 전압: 380V,( 50 ± 2 )Hz

온도 성능

작동 온도: 0°C~40℃

보관 온도: -20°C～70°C

습도 성능

작동 습도: 40%～80% R·중간점;H，결로가 없을 것

매장 습도: < 95% R·middot;H, 응축 없음

7. 전자석(옵션)

경자성 재료 전자석용 TY1100 자기 특성 측정 시스템

모델	유형	에어 갭	I최대	H최대 (10mm 간격)
TD8750A-25-1	수직의	0～50mm 조절 가능	DC,± 60 A	3.0T
TD8750A-28-1	수직의	0～50mm 조절 가능	DC,± 60 A	3.2T

폴란드 유형	모델	P올레 지름	극면 직경	H최대 (10mm 간격)
실온	TD8755ㅏ-25-25	250 mm	250 mm	2.0T
	TD8755A-25-14	250 mm	140 mm	2.8T
	TD8755A-25-8	250 mm	80 mm	3.0T
	TD8755A-28-14	280 mm	140 mm	3.0T
	TD8755A-28-8	280 mm	80 mm	3.2T
실온	TD8755D-25-8	250 mm	80 mm	2.8T

메모: 위의 액세서리는 선택 사항입니다. 테스트 요구 사항에 따라.

8. 시스템 구성 목록

아니요.	안건 이름	N엄버	C구성	N메모
1	TY1100	1	S탄다드
2	홀 프로브 및 브래킷	1	S탄다드

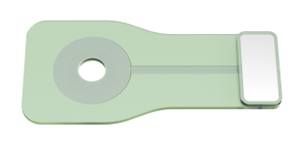

3	J 코일 또는 JH c유화	1	S탄다드	표본 크기에 따라
4	테스트 소프트웨어	1	S탄다드	설치 CD-ROM
5	테스트 와이어 및 접속 배선함	1	S탄다드
6	TY1500 전자석	1	선택 과목

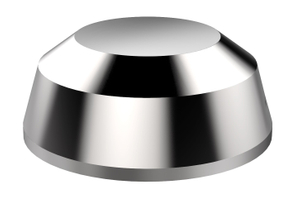

7	TY1550 전자석 극	1	선택 과목
8	TY1900 시편 가열 장치	1	선택 과목	고온 성능 테스트에 사용됩니다.
9	고온 JH 코일	1	선택 과목	고온 성능 테스트에 사용됩니다.
10	참고 시료	1	선택 과목	인증서 포함
11	세그먼트 극	1	선택 과목	표본 크기에 따라
12	작업대	1	선택 과목	타사 제품
13	컴퓨터	1	선택 과목	타사 제품
14	인쇄기	1	선택 과목	타사 제품

• 참고: 위 내용은 참고용일 뿐입니다.구체적인 구성 목록은 기술 프로토콜에 따라 다릅니다.
